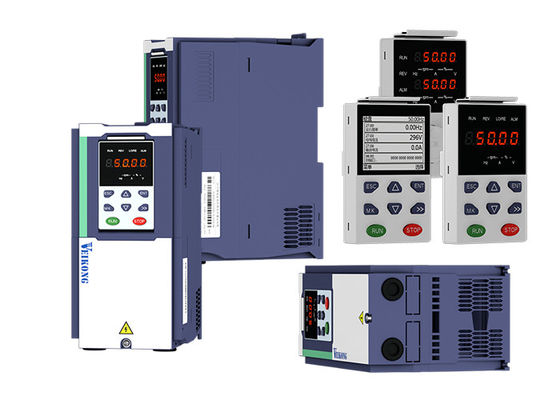

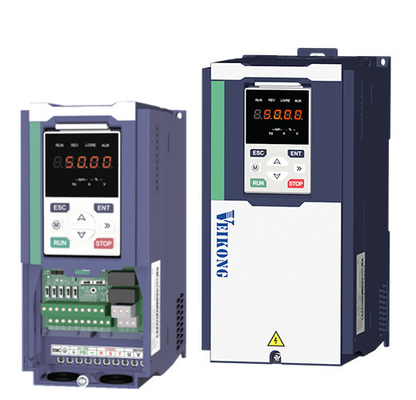

Mocny Inwerter PMSM o pojemności przeciążenia 150% do podnoszenia z momentem startowym 0,5 Hz

Pozycja

Specyfikacja

Wpływ

Napięcie wejściowe

1faza/3faza 220V:200V240V

3 fazy 380V-480V:380V480V

Dozwolony zakres wahań napięcia

-15%~10%

Częstotliwość wejścia

50 Hz / 60 Hz,wahania mniejsze niż 5%

Produkcja

Napięcie wyjściowe

3faza: 0 ∆ napięcie wejściowe

Pojemność przeciążenia

Zastosowanie ogólnego przeznaczenia:60S dla 150% prądu nominalnego

Zastosowanie obciążenia lekkiego:60S dla 120% prądu znamionowego

Kontrola

Tryb sterowania

Kontrola V/f

Bezprzewodowe sterowanie wektorem strumienia bez karty PG ((SVC)

Sterowanie wektorem strumienia prędkości czujnika za pomocą karty PG (VC)

Tryb działania

Regulacja prędkości, regulacja momentu obrotowego (SVC i VC)

Zakres prędkości

1Środki finansowe

1/Szczególne informacje:

11000 (VC)

Dokładność regulacji prędkości

± 0,5% (W/f)

±0,2% (SVC)

±0,02% (VC)

Szybkość reakcji

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

zakres częstotliwości

0.00·2000.00Hz(V/f)

0.00 ¢200 ¢Hz (SVC)

00,00 ‰ 400 Hz (VC)

Rozdzielczość częstotliwości wejściowej

Ustawienie cyfrowe: 0,01 Hz

Ustawienie analogowe: maksymalna częstotliwość x 0,1%

Moment uruchomienia

150%/0,5 Hz ((V/f)

180%/0,25 Hz (SVC)

200%/0Hz ((VC)

Dokładność regulacji momentu obrotowego

SVC:w zakresie 5Hz10%,powyżej 5Hz5%

VC:30,0%

Krzywa V/f

Typ krzywej V / f: linia prosta, wielopunktowa, funkcja mocy, oddzielenie V / f;

Wsparcie zwiększenia momentu obrotowego: automatyczne zwiększenie momentu obrotowego (ustawienie fabryczne), ręczne zwiększenie momentu obrotowego

Rampa nadająca częstotliwość

Wspieranie przyspieszenia i opóźnienia w kierunku liniowym i krzywej S;

4 grupy czasu przyspieszenia i opóźnienia, zakres ustawień 0,00s ~ 60000s

Regulacja napięcia przycisku prądu stałego

Kontrola przerywania napięcia: ograniczenie wytwarzania energii przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia pomijania usterki napięcia;

Kontrola przycisku pod napięciem: kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia w celu uniknięcia awarii przechylenia

VdcMax Control: ograniczenie mocy wytwarzanej przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia nad napięcia;

Kontrola VdcMin: Kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia, aby uniknąć usterki pod napięciem

Częstotliwość nośnika

1kHz 12kHz ((Zależy od rodzaju)

Metoda uruchomienia

Bezpośrednie uruchomienie (może być nakładane na hamulce prądu stałego); uruchomienie z monitorowaniem prędkości

Metoda zatrzymania

Zatrzymanie opóźnienia (może być nakładane na hamowanie prądu stałego); można zatrzymać

Funkcja głównego sterowania

sterowanie bieganiem, sterowanie upadkiem, działanie do 16 prędkości, unikanie niebezpiecznej prędkości, działanie częstotliwości swingu, przełączanie czasu przyspieszenia i opóźnienia, oddzielenie VF, hamowanie nadprężne,sterowanie procesem PID, funkcja uśpienia i budzenia, wbudowana prosta logika PLC, wirtualne terminale wejściowe i wyjściowe, wbudowana jednostka opóźnienia, wbudowana jednostka porównawcza i jednostka logiczna, zapasowe i odzyskiwane parametry,doskonały rekord błędów,przewrót błędu, dwie grupy parametrów silnika,przełączanie wolne,przełączanie oprogramowania,przewody wyjściowe,terminale UP / DOWN

Funkcja

Klawisze

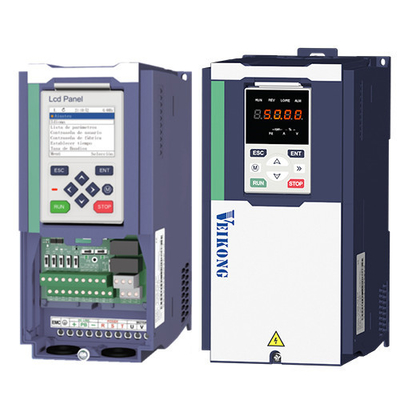

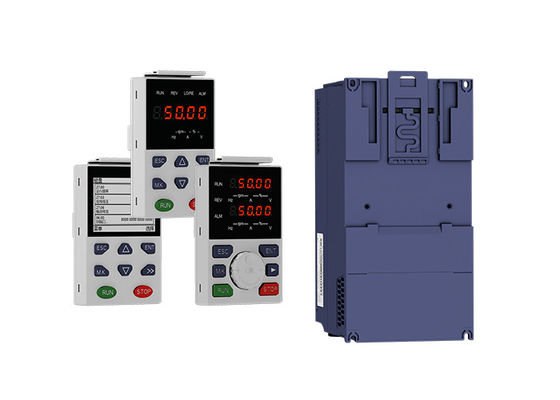

LED cyfrowa klawiatura i klawiatura LCD (opcja)

Komunikacja

Standardowy:

Komunikacja MODBUS

Można otworzyć i przechowywać (w fazie rozwoju)

Karta PG

Karta interfejsu kodera przyrostowego (wyjście różnicowe i kolektor otwarty), karta transformatora obrotowego

Terminal wejściowy

Standardowy:

5 terminali wejściowych cyfrowych, z których jeden obsługuje wejście impulsowe dużych prędkości do 50 kHz;

2 terminale wejściowe analogowe, obsługujące wejście napięcia 0 ~ 10V lub wejście prądu 0 ~ 20mA;

Karta opcjonalna:

4 terminale cyfrowego wejścia

2 terminale analogiczne wejścia.podtrzymaj 10V-+10V wejścia napięcia

Terminal wyjściowy

standardowy:

1 cyfrowy terminal wyjściowy;

1 wysokoprężny terminal wyjściowy pulsowy (typ otwartego kolektora), obsługujący wyjście sygnału fali kwadratowej 0 ~ 50 kHz;

1 terminal wyjściowy przekaźnika ((drugi przekaźnik jest opcjonalny))

2 terminale wyjściowe analogowe, obsługujące 0 ~ 20mA prądu wyjściowego lub 0 ~ 10V napięcia wyjściowego;

Karta opcjonalna: 4 terminale wyjściowe cyfrowe

Ochrona

W odniesieniu do funkcji ochrony patrz rozdział 6 "Rozwiązywanie problemów i przeciwdziałanie"

Środowisko

Lokalizacja instalacji

W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, pyłu, gazu żrącego, gazu palnego, dymu ropy naftowej, pary, kropli lub soli.

Wysokość

0-3000 m. Inwerter zostanie obniżony, jeśli wysokość przekroczy 1000 m, a prąd wyjściowy nominalny zmniejszy się o 1% w przypadku zwiększenia wysokości o 100 m

Temperatura otoczenia

-10°C~+40°C,maksymalnie 50°C (zredukowane, jeżeli temperatura otoczenia wynosi między 40°C a 50°C) Narysowany prąd wyjściowy zmniejsza się o 1,5% w przypadku zwiększenia temperatury o 1°C

wilgotność

Mniej niż 95% RH, bez kondensacji

Wibracje

Mniej niż 5,9 m/s2 (0,6 g)

Temperatura przechowywania

-20°C ~ +60°C

Pozostałe

Instalacja

Zestaw z podłogiem, zamontowany na ścianie

Poziom ochrony

IP20

metoda chłodzenia

Wymuszone chłodzenie powietrzem

EMC

CE ROHS

Wewnętrzny filtr EMC

Zgodność z normą EN61800-3

Kategoria C3

3 Środowisko
