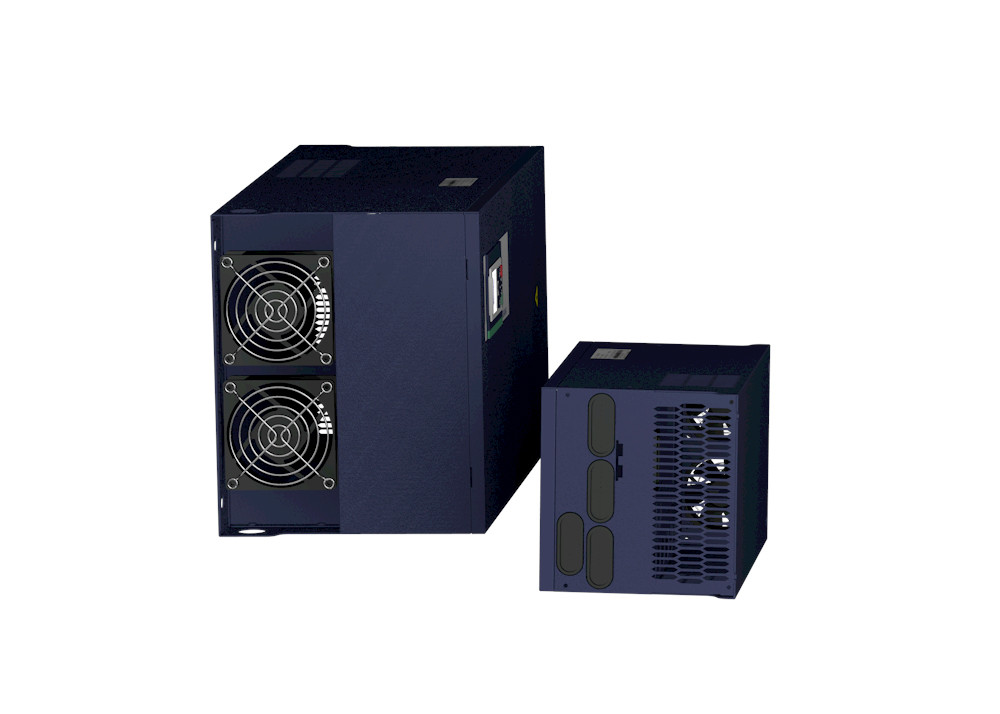

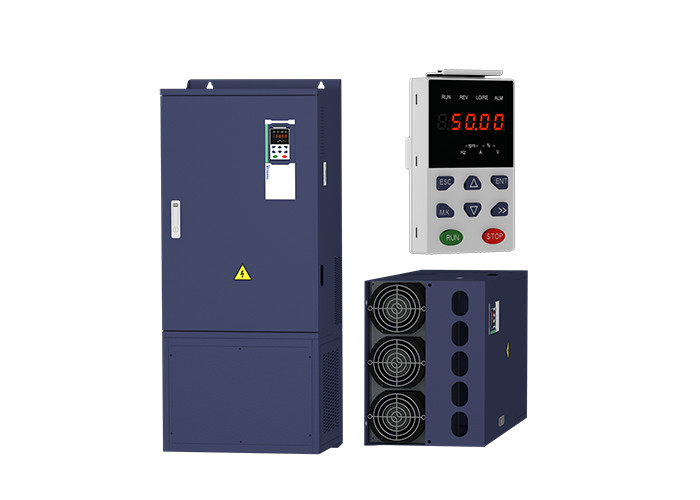

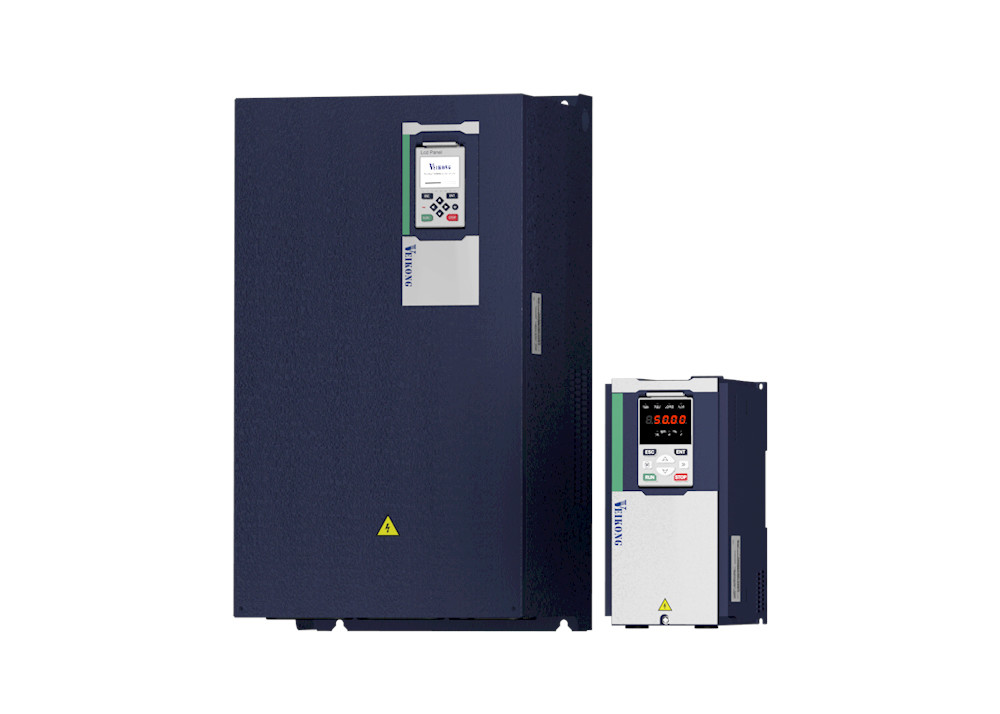

Od 0,4 kW do 710 kW z falownikiem o zmiennej prędkości sterowania wektorowego VFD

1faza/3faza 220V:200V～240V

3 fazy 380 V-480 V: 380 V (480 V)

Zastosowanie ogólnego przeznaczenia: 60 S dla 150% prądu znamionowego

Lekkie obciążenie: 60 S dla 120% prądu znamionowego

Sterowanie U/f

Bezczujnikowe sterowanie wektorem strumienia bez karty PG (SVC)

Sterowanie wektorem strumienia prędkości czujnika za pomocą karty PG (VC)

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

±0,5% (V/f)

±0,2% (SVC)

±0,02% (VC)

5Hz(V/f)

20 Hz (SVC)

50Hz(VC)

0,00～600.00Hz (V/f)

0,00～200,00Hz (SVC)

0,00~400,00 Hz (VC)

Ustawienie cyfrowe: 0,01 Hz

Ustawienie analogowe: maksymalna częstotliwość x 0,1%

150%/0,5Hz(V/f)

180%/0,25 Hz (SVC)

200%/0Hz(VC)

SVC: w granicach 5Hz10%, powyżej 5Hz5%

VC:3,0%

typ krzywej V/f: linia prosta, wielopunktowa, funkcja mocy, separacja V/f;

Obsługa zwiększania momentu obrotowego: Automatyczne zwiększanie momentu obrotowego (ustawienie fabryczne), ręczne zwiększanie momentu obrotowego

Obsługa przyspieszania i zwalniania liniowego i krzywej S;

4 grupy czasu przyspieszania i zwalniania, zakres ustawień 0.00s ~ 60000s

Kontrola przepięcia: ogranicz wytwarzanie energii przez silnik, dostosowując częstotliwość wyjściową, aby uniknąć pominięcia błędu napięcia;

Kontrola przeciągnięcia podnapięciowego: kontroluj zużycie energii silnika, dostosowując częstotliwość wyjściową, aby uniknąć awarii odchylenia;

Sterowanie VdcMax: Ogranicz ilość mocy generowanej przez silnik, dostosowując częstotliwość wyjściową, aby uniknąć przepięcia;

Kontrola VdcMin: kontroluj zużycie energii silnika, dostosowując częstotliwość wyjściową, aby uniknąć błędu podnapięciowego skoku

Standard:

Komunikacja MODBUS

CAN OPEN I PROFINET (W ROZWOJU)

Standard:

5 cyfrowych zacisków wejściowych, z których jedno obsługuje szybkie wejście impulsowe do 50kHz;

2 analogowe zaciski wejściowe, obsługują wejście napięciowe 0 ~ 10 V lub wejście prądowe 0 ~ 20mA;

Karta opcji:

4 cyfrowe zaciski wejściowe

2 analogowe zaciski wejściowe. Obsługa wejścia napięciowego 10 V-+ 10 V

standard:

1 wyjście cyfrowe;

1 szybkie wyjście impulsowe (typ otwartego kolektora), obsługuje wyjście sygnału prostokątnego 0 ~ 50 kHz;

1 zacisk wyjściowy przekaźnika (drugi przekaźnik jest opcją)

2 analogowe zaciski wyjściowe, obsługują wyjście prądowe 0 ~ 20mA lub wyjście napięciowe 0 ~ 10 V;

Karta opcji: 4 cyfrowe zaciski wyjściowe

Wewnętrzny filtr EMC

Zgodny z EN61800-3

Kategoria C3

3. środowisko
