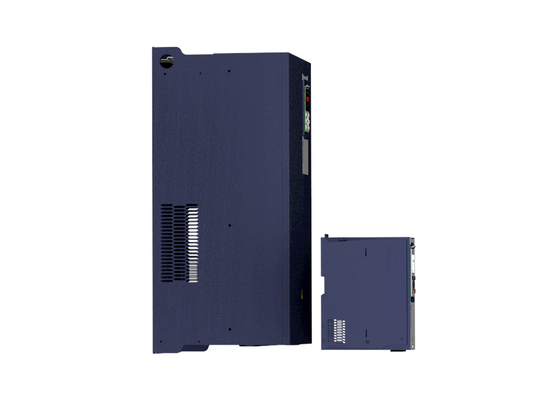

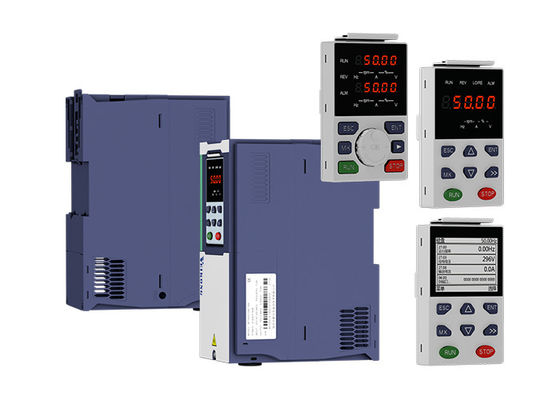

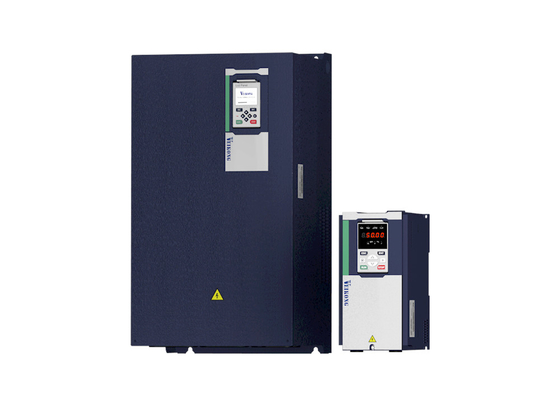

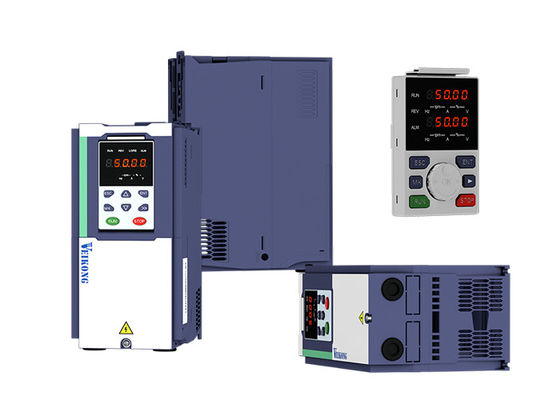

Wysokiej pojemności 256k TI DSP dla szybszego reagowania i większej dokładności w VFD530 dla Inwertera PMSM
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | VEIKONG |
| Orzecznictwo | CE |
| Numer modelu | VFD530 |
| Minimalne zamówienie | 1 |
| Cena | negotiable |
| Szczegóły pakowania | moc mniejsza niż 45kw używa kartonu, zaczynając od 45kw używaj drewnianej obudowy |
| Czas dostawy | 3 dni, w zależności od ilości zamówienia! |
| Zasady płatności | L/C, T/T, Western Union |
| Możliwość Supply | 15000 sztuk na miesiąc |
Szczegóły Produktu
| Nazwa produktu | Inwerter PMSM | Władza | 10 KM/7,5 kW |
|---|---|---|---|
| Obciążenie | Silnik synchroniczny z magnesami trwałymi | Klawiatura | LCD+LED+klawiatura wahadłowa |
| Tryb sterowania | vf/wektor otwartej pętli/wektor zamkniętej pętli | Częstotliwość | Do 3000 Hz |
| Kolor | Ciemny niebieski | Okres gwarancji | 18 miesięcy lub więcej |
| OEM | Utrzymany | Marka | Veikong |
| Oryginalne | Chiny | ||
| Podkreślić | Silnik PMSM 10 KM VFD,silnik synchroniczny 10 KM VFD,7 |
||
opis produktu
Konwerter VFD o mocy 380 V 7,5 kW 10 KM do silnika synchronicznego PMSM
VEIKONG gorąco sprzedający VFD
VFD500M to wysokiej wydajności kontrolka wektorowa mini vfd
VFD500 jest wysokiej wydajności
VFD550 to wysokiej wydajności specjalny VFD z sterowaniem pozycyjnym.
VFD530 to wysokiej wydajności specjalny VFD z funkcją podnoszenia, wsparcie 2 PID, wsparcie silników synchronicznych i asynchronicznych
VFD500-PV to falownik pompy słonecznej.
VFD510 to inwerter IP65
charakterystyka VFD530:
Nasz VFD530 jest aktualizowany z VFD500 ((wysokiej wydajności inwerter ogólny)
Wspieranie silnika asynchronicznego i synchronicznego.Częstotliwość wyjściowa do 3000 Hz.Do 200% momentu obrotowego przy 0 Hz.Wysokiej wydajności 256k TI DSP z szybszą odpowiedzią i większą dokładnością.Specjalny mechanizm logiczny hamulca dla żurawia i dźwigniZwiększenie prądu magnetycznego hamulcaPodtrzymanie pętli PID 2 dla HVAC
Tryb sterowania VFD530:
| Kontrola | Tryb sterowania |
Kontrola V/f Bezprzewodowe sterowanie wektorem strumienia bez karty PG ((SVC) Sterowanie wektorem strumienia prędkości czujnika za pomocą karty PG (VC) |
| Tryb działania | Regulacja prędkości, regulacja momentu obrotowego (SVC i VC) | |
| Zakres prędkości |
1Środki finansowe 1/Szczególne informacje: 11000 (VC) |
|
| Dokładność regulacji prędkości |
± 0,5%(W/f) ± 0,2%(SVC) ±0,02%(VC) |
|
| Szybkość reakcji |
5 Hz ((V/f) 20 Hz ((SVC) 50 Hz ((VC) |
|
| zakres częstotliwości |
00,00 ‰20000,00 Hz(W/f) 00,00 ¢200,00 Hz(SVC) 00,00 ‰ 400 Hz(VC) |
|
| Rozdzielczość częstotliwości wejściowej |
Ustawienie cyfrowe: 0,01 Hz Ustawienie analogowe: maksymalna częstotliwość x 0,1% |
|
| Moment uruchomienia |
150%/0,5 Hz(W/f) 180%/0,25 Hz(SVC) 200%/0Hz(VC) |
|
| Dokładność regulacji momentu obrotowego |
SVC:w zakresie 5Hz10%,powyżej 5Hz5% VC:30,0% |
|
| Krzywa V/f |
Typ krzywej V / f: linia prosta, wielopunktowa, funkcja mocy, oddzielenie V / f; Wsparcie zwiększenia momentu obrotowego: automatyczne zwiększenie momentu obrotowego (ustawienie fabryczne), ręczne zwiększenie momentu obrotowego |
|
| Rampa nadająca częstotliwość |
Wspieranie przyspieszenia i opóźnienia w kierunku liniowym i krzywej S; 4 grupy czasu przyspieszenia i opóźnienia, zakres ustawień 0,00s ~ 60000s |
|
| Regulacja napięcia przycisku prądu stałego |
Kontrola przerywania napięcia: ograniczenie wytwarzania energii przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia pomijania usterki napięcia;
Kontrola przycisku pod napięciem: kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia w celu uniknięcia awarii przechylenia
VdcMax Control: ograniczenie mocy wytwarzanej przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia nad napięcia; Kontrola VdcMin: Kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia, aby uniknąć usterki pod napięciem |
|
| Częstotliwość nośnika | 1kHz 12kHz ((Zależy od rodzaju) | |
| Metoda uruchomienia | Bezpośrednie uruchomienie (może być nakładane na hamulce prądu stałego); uruchomienie z monitorowaniem prędkości | |
| Metoda zatrzymania | Zatrzymanie opóźnienia (może być nakładane na hamowanie prądu stałego); można zatrzymać | |
| Funkcja głównego sterowania | sterowanie bieganiem, sterowanie upadkiem, działanie do 16 prędkości, unikanie niebezpiecznej prędkości, działanie częstotliwości swingu, przełączanie czasu przyspieszenia i opóźnienia, oddzielenie VF, hamowanie nadprężne,sterowanie procesem PID, funkcja uśpienia i budzenia, wbudowana prosta logika PLC, wirtualne terminale wejściowe i wyjściowe, wbudowana jednostka opóźnienia, wbudowana jednostka porównawcza i jednostka logiczna, zapasowe i odzyskiwane parametry,doskonały rekord błędów,przewrót błędu, dwie grupy parametrów silnika,przełączanie wolne,przełączanie oprogramowania,przewody wyjściowe,terminale UP / DOWN | |
Instrukcja dotycząca serii produktów:
| Model |
Pojemność mocy (KVA) |
Prąd wejściowy (A) |
Prąd wyjściowy ((A) |
Silnik dostosowany (KW) |
Rozmiar | Jednostka hamulcowa | |
| Ciężkie obciążenie | Lekkie obciążenie | ||||||
| Trójfazowa: 380-480V,50/60Hz | |||||||
| Wymagania w zakresie bezpieczeństwa | 1.5 | 3.4 | 2.5 | 4.2 | 0.75 | Rozmiar A | Wewnętrzne |
| Wymagania w zakresie bezpieczeństwa | 3 | 5 | 4.2 | 5.6 | 1.5 | ||
| Wymagania w zakresie bezpieczeństwa | 4 | 5.8 | 5.6 | 9.4 | 2.2 | ||
| Wymagania w zakresie bezpieczeństwa | 5.9 | 10.5 | 9.4 | 13.0 | 3.7 | ||
| VFD530-5R5G/7R5PT4B | 8.9 | 14.6 | 13.0 | 17.0 | 5.5 | Rozmiar B | |
| VFD530-7R5G/011PT4B | 11 | 20.5 | 17.0 | 23.0 | 7.5 | ||
| Wymagania w zakresie bezpieczeństwa | 17 | 26.0 | 25.0 | 31.0 | 11 | Rozmiar C | Wewnętrzne |
| Wymagania w zakresie bezpieczeństwa | 21 | 35.0 | 32.0 | 37.0 | 15 | ||
| Wymagania w zakresie bezpieczeństwa | 24 | 38.5 | 37.0 | 45.0 | 18.5 | Rozmiar D | |
| Wymagania w zakresie bezpieczeństwa | 30 | 46.5 | 45.0 | 57.0 | 22 | ||
| VFD530-030G/037PT4 | 40 | 62.0 | 60.0 | 75.0 | 30 | Rozmiar E | opcja |
| VFD530-037G/045PT4 | 50 | 76.0 | 75.0 | 87.0 | 37 | ||
| Wymagania w zakresie bezpieczeństwa | 60 | 92.0 | 90.0 | 110.0 | 45 | Rozmiar F | |
| VFD530-055G/075PT4 | 75 | 113.0 | 110.0 | 135.0 | 55 | ||
| Wymagania w zakresie bezpieczeństwa | 104 | 157.0 | 152.0 | 165.0 | 75 | Rozmiar G | |
| VFD530-090G/110PT4 | 112 | 170.0 | 176.0 | 210.0 | 90 | Wydział zewnętrzny | |
| VFD530-110G/132PT4 | 145 | 220.0 | 210.0 | 253.0 | 110 | Rozmiar H | |
| VFD530-132G/160PT4 | 170 | 258.0 | 253.0 | 304.0 | 132 | Rozmiar I | |
| VFD530-160G/185PT4 | 210 | 320.0 | 304.0 | 360.0 | 160 | ||
| VFD530-185G/200PT4 | 245 | 372.0 | 360.0 | 380.0 | 185 | Rozmiar J | |
| VFD530-200G/220PT4 | 250 | 380.0 | 380.0 | 426.0 | 200 | ||
| Wymagania w zakresie bezpieczeństwa | 280 | 425.0 | 426.0 | 465.0 | 220 | Rozmiar K | |
| VFD530-250G/280PT4 | 315 | 479.0 | 465.0 | 520.0 | 250 | ||
| VFD530-280G/315PT4 | 350 | 532.0 | 520.0 | 585.0 | 280 | Rozmiar L | |
| VFD530-315G/355PT4 | 385 | 585.0 | 585.0 | 650.0 | 315 | ||
| VFD530-355G/400PT4 | 420 | 638.0 | 650.0 | 725.0 | 355 | Rozmiar M | |
| VFD530-400G/450PT4 | 470 | 714.0 | 725.0 | 820.0 | 400 | ||
| VFD530-450G/500PT4 | 530 | 800.0 | 820.0 | / | 450 | Rozmiar N | |
| VFD530-500G/560PT4 | 580 | 880.0 | 900.0 | / | 500 | ||
| VFD530-560G/630PT4 | 630 | 950.0 | 980.0 | / | 560 | Rozmiar O | |
| VFD530-630GT4 | 710 | 1080 | 1120. | / | 630 | Rozmiar O | |
| VFD530-710GT4 | 790 | 1200 | 1260 | / | 710 | Rozmiar O | |
| Jednorazowa: 220V, 50/60HZ | |||||||
| VFD530-R40GS2 | 1.3 | 6.0 | 3.2 | 5.6 | 0.4 | Rozmiar A | Wbudowany |
| VFD530-R75GS2 | 2.4 | 11.0 | 5.6 | 8.0 | 0.75 | Rozmiar A | |
| VFD530-1R5GS2 | 3.5 | 15.0 | 8.0 | 10.6 | 1.5 | Rozmiar A | |
| VFD530-2R2GS2 | 5.5 | 25.0 | 10.6 | 14.0 | 2.2 | Rozmiar A | |
| Wymagania w zakresie bezpieczeństwa | 7.7 | 35.0 | 17.0 | 23.0 | 4.0 | Rozmiar B | |
| Wymagania w zakresie bezpieczeństwa | 8.9 | 53.0 | 25.0 | 31.0 | 5.5 | Rozmiar C | |
| VFD530-7R5GS2 | 11 | 67.0 | 32.0 | 37.0 | 7.5 | Rozmiar C | |
Aplikacja VEIKONG VFD:
VEIKONG VFD zastępuje znane marki
Wymagania dotyczące kontroli silnika:
| 17 grupy sterowania silnikiem synchronicznym | ||||
| P17.00 | Tryb identyfikacji pozycji początkowej |
0Badanie pulsu 1: Wstrzyknięcie wysokiej częstotliwości |
1 | ★ |
| P17.01 | Prąd identyfikacji pozycji początkowej | 50% ≈ 180% | 100% | ★ |
| P17.03 | Definicja strefy niskiej prędkości | 00,1% ~ 60,0% | 100,0% | ★ |
| P17.07 | Amplituda wtrysku wysokiej częstotliwości |
5% ~ 50,0% W przypadku amplitudy wtrysku sygnału o wysokiej częstotliwości, im większa wartość ustawiona, tym większa dokładność identyfikacji pozycji, ale tym większy hałas silnika.Wartość ustawiona powinna być możliwie najmniejsza, gdy dokładność spełnia wymagania. |
200,0% | ☆ |
| P17.11 | Tryb działania przy niskiej prędkości w SVC |
0: w normalny sposób 1: Wstrzyknięcie wysokiej częstotliwości |
0 | ★ |
| P17.12 | Brak prądu obciążenia przy niskiej prędkości w SVC | 00,0% 100,0% | 20% | ☆ |
| P17.13 | Brak prądu obciążenia przy dużych prędkościach w SVC | 00,0% ️ 50,0% | 20,0% | ☆ |
| P17.18 | Kontrola MTPA |
0: niepełnosprawny 1:możliwe MTPA jest maksymalną kontrolą współczynnika momentu obrotowego i prądu. |
0 | ☆ |
| P17.19 | Czas regulacji kontroli MTPA | Im mniejsza wartość ustawiona, tym szybciej MTPA będzie działać, spowoduje oscylację prądu, jeśli wartość ustawiona jest zbyt mała | 0.500 | ☆ |
Wykaz dystrybucji parametrów VFD530
| Klasyfikacja | Grupa parametrów | Strona |
| Wspólne parametry | 00:Podstawowa funkcja | Strona 39 |
| 01:Wybór źródła częstotliwości | Strona 41 | |
| 02Zacznij i zatrzymaj | Strona 47 | |
| 03:Rampa i krzywa S | Strona 51 | |
| 04: wejście analogowe i impulsne | Strona 53 | |
| 05:Wydatki analogowe i impulsowe | Strona 57 | |
| 06:Wielofunkcyjne wejście cyfrowe (DI) | Strona 58 | |
| 07: Wielofunkcyjna wyjście cyfrowe ((DO) | Strona 61 | |
| 08Ustawienie cyfrowego wyjścia | Strona 64 | |
| sterowanie silnikiem | 10:Typ kodera | Strona 67 |
| 11:Parametr silnika1 | Strona 69 | |
| 12:Parametr sterowania VF silnika1 | Strona 71 | |
| 13:Parametr sterowania wektorem silnika1 | Strona 75 | |
| 14:Regulacja momentu obrotowego | Strona 77 | |
| 16:Regulacja oszczędności energii | Strona 78 | |
| 17:Synchroniczne sterowanie silnikiem | Strona 79 | |
| Wyświetlanie i ochrona | 20Parametry zdefiniowane przez użytkownika | Strona 80 |
| 21: klawiatura i wyświetlacz | Strona 82 | |
| 22Konfiguracja napędu AC: | Strona 84 | |
| 23:Ustawienie funkcji ochrony napędu | Strona 87 | |
| 24:Parametr ochrony silnika | Strona 90 | |
| 25:Parametr śledzenia usterek | Strona 92 | |
| 26:Parametr rejestracji usterek | Strona 92 | |
| 27:Parametr monitorowania | Strona 94 | |
| Komunikacja | 30:Komunikacja modbus | Strona 95 |
| 31:Można otworzyć komunikację | Strona 97 | |
| Zastosowanie | 40:funkcja PID procesu | Strona 97 |
| 41Funkcja snu | Strona 104 | |
| 42Proste sterowanie PLC | Strona 105 | |
| 43:Programowalna jednostka opóźnienia | Strona 107 | |
| 44:Komparator i jednostka logiczna/kontroler | Strona 109 | |
| 45:licznik wielofunkcyjny | Strona 113 | |
| Silnik 2 | 60:Podstawowy parametr silnika 2 | Strona 115 |
| 61Parametry: silnik 2 | Strona 115 | |
| 62:Parametr sterowania VF silnika2 | Strona 115 | |
| 63:Parametr sterowania wektorem silnika 2 | Strona 115 |
