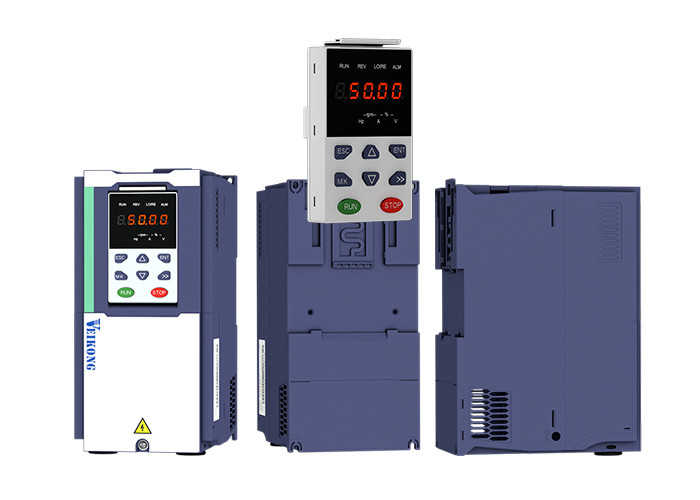

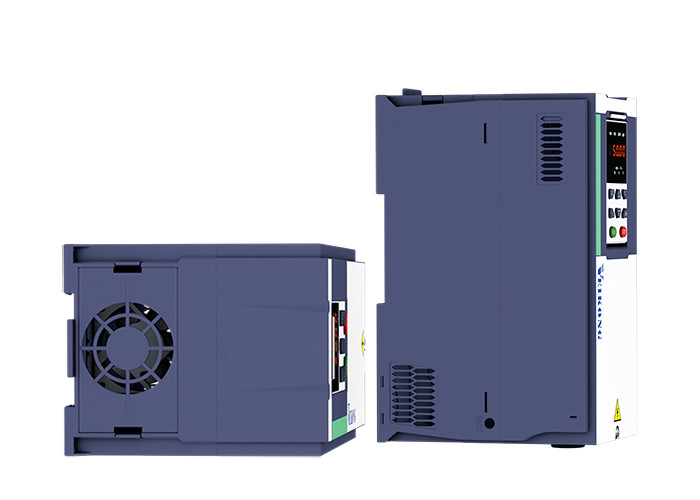

50Hz / 60Hz Inwerter częstotliwości wejściowej PMSM do kontroli wysokiej dokładności

Pozycja

Specyfikacja

Wpływ

Napięcie wejściowe

1faza/3faza 220V:200V240V

3 fazy 380V-480V:380V480V

Dozwolony zakres wahań napięcia

-15%~10%

Częstotliwość wejścia

50 Hz / 60 Hz,wahania mniejsze niż 5%

Produkcja

Napięcie wyjściowe

3faza: 0 ∆ napięcie wejściowe

Pojemność przeciążenia

Zastosowanie ogólnego przeznaczenia:60S dla 150% prądu nominalnego

Zastosowanie obciążenia lekkiego:60S dla 120% prądu znamionowego

Kontrola

Tryb sterowania

Kontrola V/f

Bezprzewodowe sterowanie wektorem strumienia bez karty PG ((SVC)

Sterowanie wektorem strumienia prędkości czujnika za pomocą karty PG (VC)

Tryb operacyjny

Regulacja prędkości, regulacja momentu obrotowego (SVC i VC)

Zakres prędkości

1Środki finansowe

1/Szczególne informacje:

11000 (VC)

Dokładność regulacji prędkości

± 0,5%(W/f)

± 0,2%(SVC)

±0,02%(VC)

Szybkość reakcji

5 Hz ((V/f)

20 Hz ((SVC)

50 Hz ((VC)

zakres częstotliwości

00,00 ‰20000,00 Hz(W/f)

00,00 ¢200,00 Hz(SVC)

00,00 ‰ 400 Hz(VC)

Rozdzielczość częstotliwości wejściowej

Ustawienie cyfrowe: 0,01 Hz

Ustawienie analogowe: maksymalna częstotliwość x 0,1%

Moment uruchomienia

150%/0,5 Hz(W/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

Dokładność regulacji momentu obrotowego

SVC:w zakresie 5Hz10%,powyżej 5Hz5%

VC:30,0%

Krzywa V/f

Typ krzywej V / f: linia prosta, wielopunktowa, funkcja mocy, oddzielenie V / f;

Wsparcie zwiększenia momentu obrotowego: automatyczne zwiększenie momentu obrotowego (ustawienie fabryczne), ręczne zwiększenie momentu obrotowego

Rampa nadająca częstotliwość

Wspieranie przyspieszenia i opóźnienia w kierunku liniowym i krzywej S;

4 grupy czasu przyspieszenia i opóźnienia, zakres ustawień 0,00s ~ 60000s

Regulacja napięcia przycisku prądu stałego

Kontrola przerywania napięcia: ograniczenie wytwarzania energii przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia pomijania usterki napięcia;

Kontrola przycisku pod napięciem: kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia w celu uniknięcia awarii przechylenia

VdcMax Control: ograniczenie mocy wytwarzanej przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia nad napięcia;

Kontrola VdcMin: Kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia, aby uniknąć usterki pod napięciem

Częstotliwość nośnika

1kHz 12kHz ((Zależy od rodzaju)

Metoda uruchomienia

Bezpośrednie uruchomienie (może być nakładane na hamulce prądu stałego); uruchomienie z monitorowaniem prędkości

Metoda zatrzymania

Zatrzymanie opóźnienia (może być nakładane na hamowanie prądu stałego); można zatrzymać

Funkcja głównego sterowania

sterowanie bieganiem, sterowanie upadkiem, działanie do 16 prędkości, unikanie niebezpiecznej prędkości, działanie częstotliwości swingu, przełączanie czasu przyspieszenia i opóźnienia, oddzielenie VF, hamowanie nadprężne,sterowanie procesem PID, funkcja uśpienia i budzenia, wbudowana prosta logika PLC, wirtualne terminale wejściowe i wyjściowe, wbudowana jednostka opóźnienia, wbudowana jednostka porównawcza i jednostka logiczna, zapasowe i odzyskiwane parametry,doskonały rekord błędów,przewrót błędu, dwie grupy parametrów silnika,przełączanie wolne,przełączanie oprogramowania,przewody wyjściowe,terminale UP / DOWN

Funkcja

Klawisze

LED cyfrowa klawiatura i klawiatura LCD (opcja)

Komunikacja

Standardowy:

Komunikacja MODBUS

Można otworzyć i przechowywać (w fazie rozwoju)

Karta PG

Karta interfejsu kodera przyrostowego (wyjście różniczkowe i otwarty kolektor),Karta transformatora obrotowego

Terminal wejściowy

Standardowy:

5 terminali wejściowych cyfrowych, z których jeden obsługuje wejście impulsowe dużych prędkości do 50 kHz;

2 terminale wejściowe analogowe, obsługujące wejście napięcia 0 ~ 10V lub wejście prądu 0 ~ 20mA;

Karta opcjonalna:

4 terminale cyfrowego wejścia

2 terminale analogiczne wejścia.podtrzymaj 10V-+10V wejścia napięcia

Terminal wyjściowy

standardowy:

1 cyfrowy terminal wyjściowy;

1 wysokoprężny terminal wyjściowy pulsowy (typ otwartego kolektora), obsługujący wyjście sygnału fali kwadratowej 0 ~ 50 kHz;

1 terminal wyjściowy przekaźnika ((drugi przekaźnik jest opcjonalny))

2 terminale wyjściowe analogowe, obsługujące 0 ~ 20mA prądu wyjściowego lub 0 ~ 10V napięcia wyjściowego;

Karta opcjonalna: 4 terminale wyjściowe cyfrowe

Ochrona

W odniesieniu do funkcji ochrony patrz rozdział 6 "Rozwiązywanie problemów i przeciwdziałanie"

Środowisko

Lokalizacja instalacji

W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, pyłu, gazu żrącego, gazu palnego, dymu ropy naftowej, pary, kropli lub soli.

Wysokość

0-3000 m. Inwerter zostanie obniżony, jeśli wysokość przekroczy 1000 m, a prąd wyjściowy nominalny zmniejszy się o 1% w przypadku zwiększenia wysokości o 100 m

Temperatura otoczenia

-10°C~+40°C,maksymalnie 50°C (zredukowane, jeśli temperatura otoczenia wynosi między 40°C a 50°C) Narysowany prąd wyjściowy zmniejsza się o 1,5% w przypadku zwiększenia temperatury o 1°C

wilgotność

Mniej niż 95% RH, bez kondensacji

Wibracje

Mniej niż 5,9 m/s²(0,6 g)

Temperatura przechowywania

-20°C ~ +60°C

Pozostałe

Instalacja

Zestaw z podłogiem, zamontowany na ścianie

Poziom ochrony

IP20

metoda chłodzenia

Wymuszone chłodzenie powietrzem

EMC

CE ROHS

Wewnętrzny filtr EMC

Zgodność z normą EN61800-3

Kategoria C3

3^rdŚrodowisko

Model

Pojemność mocy

(KVA)

Prąd wejściowy

(A)

Prąd wyjściowy ((A)

Silnik dostosowany

(KW)

Rozmiar

Jednostka hamulcowa

Ciężkie obciążenie

Lekkie obciążenie

Trójfazowa: 380-480V,50/60Hz

Wymagania w zakresie bezpieczeństwa

1.5

3.4

2.5

4.2

0.75

Rozmiar A

Wewnętrzne

Wymagania w zakresie bezpieczeństwa

3

5

4.2

5.6

1.5

Wymagania w zakresie bezpieczeństwa

4

5.8

5.6

9.4

2.2

Wymagania w zakresie bezpieczeństwa

5.9

10.5

9.4

13.0

3.7

VFD530-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

Rozmiar B

VFD530-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

Wymagania w zakresie bezpieczeństwa

17

26.0

25.0

31.0

11

Rozmiar C

Wewnętrzne

Wymagania w zakresie bezpieczeństwa

21

35.0

32.0

37.0

15

Wymagania w zakresie bezpieczeństwa

24

38.5

37.0

45.0

18.5

Rozmiar D

Wymagania w zakresie bezpieczeństwa

30

46.5

45.0

57.0

22

VFD530-030G/037PT4

40

62.0

60.0

75.0

30

Rozmiar E

opcja

VFD530-037G/045PT4

50

76.0

75.0

87.0

37

Wymagania w zakresie bezpieczeństwa

60

92.0

90.0

110.0

45

Rozmiar F

VFD530-055G/075PT4

75

113.0

110.0

135.0

55

Wymagania w zakresie bezpieczeństwa

104

157.0

152.0

165.0

75

Rozmiar G

VFD530-090G/110PT4

112

170.0

176.0

210.0

90

Wydział zewnętrzny

VFD530-110G/132PT4

145

220.0

210.0

253.0

110

Rozmiar H

VFD530-132G/160PT4

170

258.0

253.0

304.0

132

Rozmiar I

VFD530-160G/185PT4

210

320.0

304.0

360.0

160

VFD530-185G/200PT4

245

372.0

360.0

380.0

185

Rozmiar J

VFD530-200G/220PT4

250

380.0

380.0

426.0

200

Wymagania w zakresie bezpieczeństwa

280

425.0

426.0

465.0

220

Rozmiar K

VFD530-250G/280PT4

315

479.0

465.0

520.0

250

VFD530-280G/315PT4

350

532.0

520.0

585.0

280

Rozmiar L

VFD530-315G/355PT4

385

585.0

585.0

650.0

315

VFD530-355G/400PT4

420

638.0

650.0

725.0

355

Rozmiar M

VFD530-400G/450PT4

470

714.0

725.0

820.0

400

VFD530-450G/500PT4

530

800.0

820.0

/

450

Rozmiar N

VFD530-500G/560PT4

580

880.0

900.0

/

500

VFD530-560G/630PT4

630

950.0

980.0

/

560

Rozmiar O

VFD530-630GT4

710

1080

1120.

/

630

Rozmiar O

VFD530-710GT4

790

1200

1260

/

710

Rozmiar O

Jednorazowa: 220V, 50/60HZ

VFD530-R40GS2

1.3

6.0

3.2

5.6

0.4

Rozmiar A

Wbudowany

VFD530-R75GS2

2.4

11.0

5.6

8.0

0.75

Rozmiar A

VFD530-1R5GS2

3.5

15.0

8.0

10.6

1.5

Rozmiar A

VFD530-2R2GS2

5.5

25.0

10.6

14.0

2.2

Rozmiar A

Wymagania w zakresie bezpieczeństwa

7.7

35.0

17.0

23.0

4.0

Rozmiar B

Wymagania w zakresie bezpieczeństwa

8.9

53.0

25.0

31.0

5.5

Rozmiar C

VFD530-7R5GS2

11

67.0

32.0

37.0

7.5

Rozmiar C
