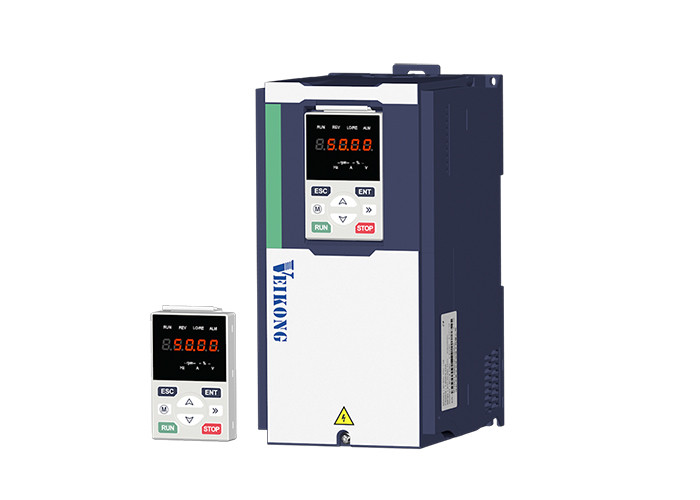

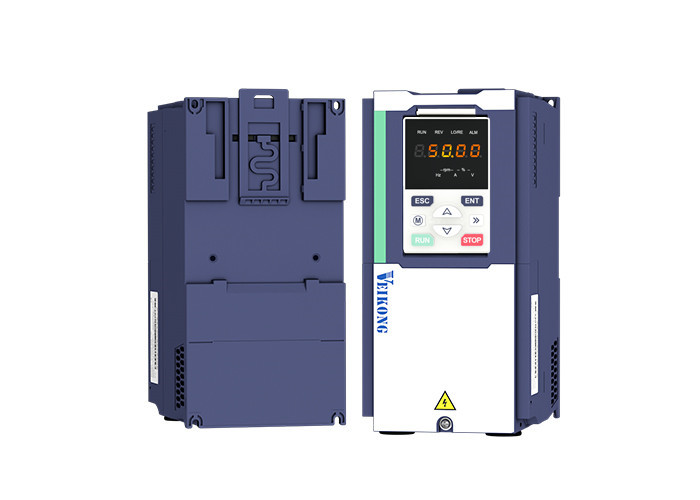

VEIKONG Oprogramowanie do narzędzi PC przemysłowych Inwertery zmiennej częstotliwości z nowym modelem wyświetlacza LED

Oprogramowanie do narzędzi PC Inwerter napędowy o zmiennej częstotliwości z wyświetlaczem LED

Oprogramowanie narzędzia PC Inwertery zmiennej częstotliwości z nowym modelem wyświetlacza LED

1. Veikong VFD500 cechy produktu i obszary zastosowania
1) zoptymalizowany algorytm SVC, stabilna eksploatacja w produkcji energii
2) Regulacja napięcia i regulacja trybu momentu obrotowego
3) Porównywarka i jednostka logiczna/kontroler

4) Funkcja snuWirtualna funkcja DIProgramowalna jednostka opóźnienia
5) grupy parametrów silnika
6) hamulce wtryskowe prądu stałego

Seria Veikong VFD500 to inwerter o wysokiej częstotliwości zmiennej o ogólnym przeznaczeniu, który może być stosowany w wielu dziedzinach, takich jak taśmy przenośne, maszyna CNC i sprężarka powietrza itp.

2. Veikong VFD500 serii nowe funkcje LED w porównaniu ze starą wersją porównanie

1	Stary model	Nowy model
Zdjęcie fizyczne
Porównanie opis	Przycisk jest mały, więc niewygodne naciskanie, a silikonowy przycisk łatwo utknąć.	Przycisk operacyjny został zmodernizowany, a powierzchnia naciśnięcia palcem została powiększona, co jest łatwe do naciśnięcia.
2
Obraz fizyczny
Porównanie opis	Górna i dolna pokrywa klawiatury są dopasowane z klamrami.Ściany są odsłonięte, co wpływa na wygląd.	Górna i dolna pokrywa klawiatury są przymocowane śrubami na dole, co jest bardzo mocne, a odpowiednia pozycja jest ukryta na dole, aby zapewnić piękniejszą powierzchnię.
3
Obraz fizyczny
Porównanie opis	Nie ma wskazówek dotyczących wielkości otworu klawiatury zewnętrznej na dole, a wielkość otworu należy sprawdzić w instrukcji obsługi, co jest nieefektywne.	Po uaktualnieniu dodaje schemat rozmiaru otwarcia na dole, gdy klawiatura musi zostać wyciągnięta, który można obejrzeć natychmiast bez konieczności czytania instrukcji obsługi.
4
Obraz fizyczny
Porównanie opis	Trudno usunąć klawiaturę.	Po uaktualnieniu klawiaturę łatwo usunąć

3Środowisko fabryki Veikong pokazujące pokój



4Broszura produktu z serii Veikong VFD500 i podręcznik użytkownika
VEIKONG VFD500 wysokiej wydajności wektor i moment...
Wykonujemy katalog najnowszy.pdf

5Kwestia EMC i rozwiązania

Zasada działania falownika określa, że z pewnością wytworzy zakłócenia elektromagnetyczne, wpływające i zakłócające inne urządzenia.przekształcacz częstotliwości zazwyczaj działa w środowisku przemysłowym z bardzo dużym hałasem, jego wewnętrzny słaby sygnał jest również łatwo zakłócony.zainstalować sprzęt zgodnie z następującymi zasadami:.

1) Zainstaluj filtr hałasu wejściowego, filtr do strony zasilania wprowadzanego przez falownik przewodów powinien być możliwie najkrótszy.

2) Płytka filtracyjna i instalacja szafki powinny mieć duży obszar niezawodnego połączenia, aby zmniejszyć impedancję pętli prądu hałasowego.

3) Odległość przewodów między falownikiem a silnikiem powinna być możliwie krótsza.Jeden koniec drutu uziemionego jest uziemiony po stronie falownika, a drugi koniec jest podłączony do obudowy silnika. Kabel silnika jest zakryty w metalowej rurze. Wprowadzenie linii zasilania i wyjście linii silnika powinny być daleko od siebie.

4) Sprzęt i linie sygnałowe łatwo dotknięte powinny być zainstalowane z dala od falownika.

5) Podstawowy kabel sygnałowy powinien być zasilany kablem.W miarę możliwości od kablu zasilania wejściowego i kablu silnika wyjściowego falownika, jeżeli kabel sygnałowy musi przejść przez kabel zasilający wejściowy lub kabel silnika wyjściowego, oba powinny być ortogonalne.

6) Przy użyciu sygnałów analogicznych napięcia i prądu do zdalnego ustawiania częstotliwości należy używać kabli podwójnych, osłoniętych i osłoniętych,i osłona powinna być podłączona do końcowego układu uziemienia PE falownikaNajwiększy kabel sygnałowy nie powinien przekraczać 50 metrów.

7) Do końcówek układu sterowania T1A / T1B / T1C, T2A / T2B / T2C oraz do pozostałych końcówek układu sterowania należy oddzielić okablowanie.

8) Zabronione jest zwarcie osłony z innymi liniami sygnałowymi i sprzętem.

9) Podczas łączenia urządzenia obciążenia indukcyjnego (kontaktor magnetyczny, rle, zawór magnetyczny itp.) z falownikiem należy użyć tłumiącego napięcia na cewce urządzenia obciążenia.

10) Prawidłowe i niezawodne uziemienie to bezpieczne i niezawodne działanie fundamentów:

(1) Prąd przecieku wygenerowany przez Inwerter jest większy niż 3,5 mA,wielkość prądu wycieku w warunkach użytkowania, aby zapewnić bezpieczeństwo, inwerter i silnik muszą być uziemione;

(2) Odporność uziemienia powinna być mniejsza niż 10 ohmów.

(3) Nie należy dzielić drutu uziemionego z maszynami spawalniczymi i innymi urządzeniami energetycznymi;

(4) Przy użyciu więcej niż dwóch falowników nie należy
◆ Zabronione jest zwarcie lub uziemienie końcówki wyjściowej falownika, w przeciwnym razie uszkodzą się wewnętrzne elementy falownika.
◆ Unikaj zwarcia przewodów wyjściowych lub obudowy falownika, w przeciwnym razie istnieje niebezpieczeństwo porażenia prądem.
◆ Zabronione jest podłączenie końcówki wyjściowej falownika do kondensatora lub filtra hałasu LC/RC z prowadnikiem fazowym, w przeciwnym razie wewnętrzne elementy falownika mogą zostać uszkodzone.
◆ Jeżeli kontaktor jest zainstalowany pomiędzy falownikiem a silnikiem, zakazane jest włączanie/wyłączanie kontaktora podczas pracy falownika, w przeciwnym raziebędzie duży prąd wpadający do falownika, uruchamiając działanie zabezpieczające inwertera.
◆ Długość kabla między falownikiem a silnikiemwyższy prąd harmonijny wycieku z końca wyjściowego będzie miał niekorzystny wpływ na falownik i urządzenia peryferyjneW przypadku, gdy długość kabla silnikowego przekracza 100 m, zaleca się zainstalowanie reaktora prądu przemiennego wyjściowego.
