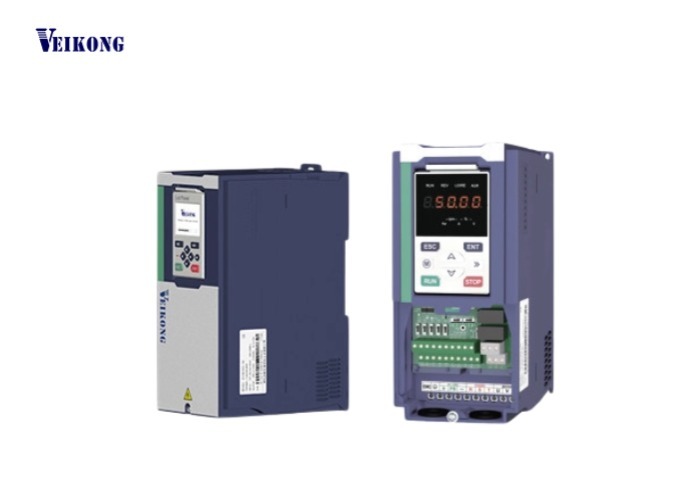

VFD530: Wysoki moment odchylenia, działanie o wysokiej częstotliwości i rozbudowane protokoły komunikacyjne

charakterystyka VFD530:

1, z wewnętrznym filtrem EMC C3 i konstrukcją bloku budowlanym do kart rozszerzeń IO i różnych rodzajów kart PG

2, do 200% momentu obrotowego przy 0HZ, częstotliwość wyjściowa do 3000HZ.
3, obsługa opcjonalnej klawiatury LCD ipodwójne wyświetlaczKlawisze, obsługa narzędzi komputerowych, obsługa modbus485, Canopen, komunikacja z Profinet.
4, Wspiera asynchroniczny i synchroniczny silnik.
5, Wsparcie pętli 2 PID dla HVAC
6Funkcja snu i funkcja oszczędności energii, a także wbudowane programowanie PLC
7, Specjalny mechanizm logiki hamulcowej dla żurawia i dźwigni, Magnetyczny przyrost prądu hamulcowego
8, Wspieranie dwóch grup parametrów silnika, które mogą zrealizować dwa sterowanie przełączaniem silnika

VEIKONG gorąco sprzedający VFD

VFD500M to wysokiej wydajności kontrolka wektorowa mini vfd

VFD500 jest wysokiej wydajności

VFD550 to wysokiej wydajności specjalny VFD z sterowaniem pozycyjnym.

VFD530 to wysokiej wydajności specjalny vfd z funkcją podnoszenia, wsparcie 2 PID, wsparcie silników synchronicznych i asynchronicznych

VFD500-PV to falownik pompy słonecznej.

VFD510 to inwerter IP65

VFD530 dane techniczne:

Pozycja		Specyfikacja
Wpływ	Napięcie wejściowe	1faza/3faza 220V:200V240V 3 fazy 380V-480V:380V480V
	Dozwolony zakres wahań napięcia	-15%~10%
	Częstotliwość wejścia	50 Hz / 60 Hz,wahania mniejsze niż 5%
Produkcja	Napięcie wyjściowe	3faza: 0 ∆ napięcie wejściowe
	Pojemność przeciążenia	Zastosowanie ogólnego przeznaczenia:60S dla 150% prądu nominalnego Zastosowanie obciążenia lekkiego:60S dla 120% prądu znamionowego
Kontrola	Tryb sterowania	Kontrola V/f Bezprzewodowe sterowanie wektorem strumienia bez karty PG ((SVC) Sterowanie wektorem strumienia prędkości czujnika za pomocą karty PG (VC)
	Tryb działania	Regulacja prędkości, regulacja momentu obrotowego (SVC i VC)
	Zakres prędkości	1Środki finansowe 1/Szczególne informacje: 11000 (VC)
	Dokładność regulacji prędkości	± 0,5% (W/f) ±0,2% (SVC) ±0,02% (VC)
	Szybkość reakcji	5 Hz ((V/f) 20 Hz ((SVC) 50 Hz ((VC)
	zakres częstotliwości	0.00·2000.00Hz(V/f) 0.00 ¢200 ¢Hz (SVC) 00,00 ‰ 400 Hz (VC)
	Rozdzielczość częstotliwości wejściowej	Ustawienie cyfrowe: 0,01 Hz Ustawienie analogowe: maksymalna częstotliwość x 0,1%
	Moment uruchomienia	150%/0,5 Hz ((V/f) 180%/0,25 Hz (SVC) 200%/0Hz ((VC)
	Dokładność regulacji momentu obrotowego	SVC:w zakresie 5Hz10%,powyżej 5Hz5% VC:30,0%
	Krzywa V/f	Typ krzywej V / f: linia prosta, wielopunktowa, funkcja mocy, oddzielenie V / f; Wsparcie zwiększenia momentu obrotowego: automatyczne zwiększenie momentu obrotowego (ustawienie fabryczne), ręczne zwiększenie momentu obrotowego
	Rampa nadająca częstotliwość	Wspieranie przyspieszenia i opóźnienia w kierunku liniowym i krzywej S; 4 grupy czasu przyspieszenia i opóźnienia, zakres ustawień 0,00s ~ 60000s
	Regulacja napięcia przycisku prądu stałego	Kontrola przerywania napięcia: ograniczenie wytwarzania energii przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia pomijania usterki napięcia; Kontrola przycisku pod napięciem: kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia w celu uniknięcia awarii przechylenia VdcMax Control: ograniczenie mocy wytwarzanej przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia nad napięcia; Kontrola VdcMin: Kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia, aby uniknąć usterki pod napięciem
	Częstotliwość nośnika	1kHz 12kHz ((Zależy od rodzaju)
	Metoda uruchomienia	Bezpośrednie uruchomienie (może być nakładane na hamulce prądu stałego); uruchomienie z monitorowaniem prędkości
	Metoda zatrzymania	Zatrzymanie opóźnienia (może być nakładane na hamowanie prądu stałego); można zatrzymać
	Funkcja głównego sterowania	sterowanie bieganiem, sterowanie upadkiem, działanie do 16 prędkości, unikanie niebezpiecznej prędkości, działanie częstotliwości swingu, przełączanie czasu przyspieszenia i opóźnienia, oddzielenie VF, hamowanie nadprężne,sterowanie procesem PID, funkcja uśpienia i budzenia, wbudowana prosta logika PLC, wirtualne terminale wejściowe i wyjściowe, wbudowana jednostka opóźnienia, wbudowana jednostka porównawcza i jednostka logiczna, kopia zapasowa i odzyskiwanie parametrów,doskonały rekord błędów,przewrót błędu, dwie grupy parametrów silnika,przełączanie wolne,przełączanie oprogramowania,przewody wyjściowe,terminale WSTUP / DOWN

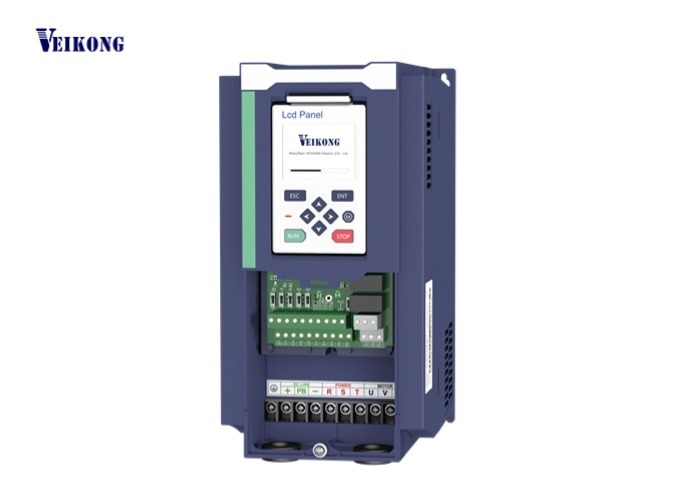

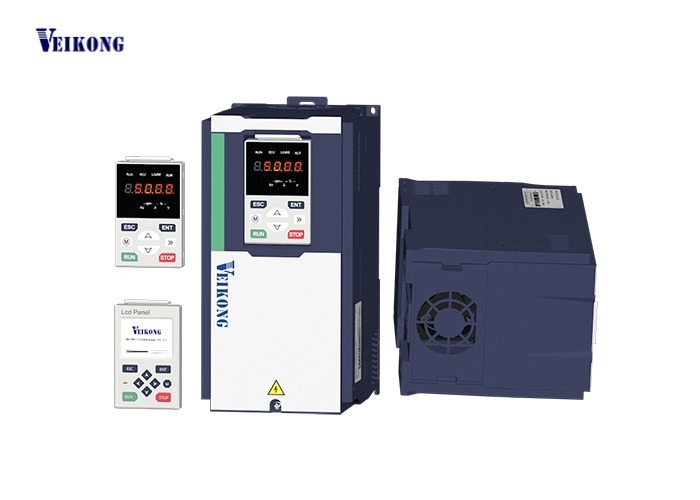

Funkcja	Klawisze	LED cyfrowa klawiatura i klawiatura LCD (opcja)
	Komunikacja	Standardowy: Komunikacja MODBUS Można otworzyć i przechowywać (w fazie rozwoju)
	Karta PG	Karta interfejsu kodera przyrostowego (wyjście różnicowe i kolektor otwarty), karta transformatora obrotowego
	Terminal wejściowy	Standardowy: 5 terminali wejściowych cyfrowych, z których jeden obsługuje wejście impulsowe dużych prędkości do 50 kHz; 2 terminale wejściowe analogowe, obsługujące wejście napięcia 0 ~ 10V lub wejście prądu 0 ~ 20mA; Karta opcjonalna: 4 terminale cyfrowego wejścia 2 terminale analogiczne wejścia.podtrzymaj 10V-+10V wejścia napięcia
	Terminal wyjściowy	standardowy: 1 cyfrowy terminal wyjściowy; 1 wysokoprężny terminal wyjściowy pulsowy (typ otwartego kolektora), obsługujący wyjście sygnału fali kwadratowej 0 ~ 50 kHz; 1 terminal wyjściowy przekaźnika ((drugi przekaźnik jest opcjonalny)) 2 terminale wyjściowe analogowe, obsługujące 0 ~ 20mA prądu wyjściowego lub 0 ~ 10V napięcia wyjściowego; Karta opcjonalna: 4 terminale wyjściowe cyfrowe
Ochrona	W odniesieniu do funkcji ochrony patrz rozdział 6 "Rozwiązywanie problemów i przeciwdziałanie"
Środowisko	Lokalizacja instalacji	W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, pyłu, gazu żrącego, gazu palnego, dymu ropy naftowej, pary, kropli lub soli.
	Wysokość	0-3000 m. Inwerter zostanie obniżony, jeśli wysokość przekroczy 1000 m, a prąd wyjściowy nominalny zmniejszy się o 1% w przypadku zwiększenia wysokości o 100 m
	Temperatura otoczenia	-10°C~+40°C,maksymalnie 50°C (zredukowane, jeśli temperatura otoczenia wynosi między 40°C a 50°C) Narysowany prąd wyjściowy zmniejsza się o 1,5% w przypadku zwiększenia temperatury o 1°C
	wilgotność	Mniej niż 95% RH, bez kondensacji
	Wibracje	Mniej niż 5,9 m/s2 (0,6 g)
	Temperatura przechowywania	-20°C ~ +60°C
Pozostałe	Instalacja	Zestaw z podłogiem, zamontowany na ścianie
	Poziom ochrony	IP20
	metoda chłodzenia	Wymuszone chłodzenie powietrzem
EMC	CE ROHS	Wewnętrzny filtr EMC Zgodność z normą EN61800-3 Kategoria C3 3 Środowisko

Instrukcja dotycząca serii produktu:

Model	Pojemność mocy (KVA)	Prąd wejściowy (A)	Prąd wyjściowy ((A)		Silnik dostosowany (KW)	Rozmiar	Jednostka hamulcowa
			Ciężkie obciążenie	Lekkie obciążenie
Trójfazowa: 380-480V,50/60Hz
Wymagania w zakresie bezpieczeństwa	1.5	3.4	2.5	4.2	0.75	Rozmiar A	Wewnętrzne
Wymagania w zakresie bezpieczeństwa	3	5	4.2	5.6	1.5
Wymagania w zakresie bezpieczeństwa	4	5.8	5.6	9.4	2.2
Wymagania w zakresie bezpieczeństwa	5.9	10.5	9.4	13.0	3.7
VFD530-5R5G/7R5PT4B	8.9	14.6	13.0	17.0	5.5	Rozmiar B
VFD530-7R5G/011PT4B	11	20.5	17.0	23.0	7.5
Wymagania w zakresie bezpieczeństwa	17	26.0	25.0	31.0	11	Rozmiar C	Wewnętrzne
Wymagania w zakresie bezpieczeństwa	21	35.0	32.0	37.0	15
Wymagania w zakresie bezpieczeństwa	24	38.5	37.0	45.0	18.5	Rozmiar D
Wymagania w zakresie bezpieczeństwa	30	46.5	45.0	57.0	22
VFD530-030G/037PT4	40	62.0	60.0	75.0	30	Rozmiar E	opcja
VFD530-037G/045PT4	50	76.0	75.0	87.0	37
Wymagania w zakresie bezpieczeństwa	60	92.0	90.0	110.0	45	Rozmiar F
VFD530-055G/075PT4	75	113.0	110.0	135.0	55
Wymagania w zakresie bezpieczeństwa	104	157.0	152.0	165.0	75	Rozmiar G
VFD530-090G/110PT4	112	170.0	176.0	210.0	90		Wydział zewnętrzny
VFD530-110G/132PT4	145	220.0	210.0	253.0	110	Rozmiar H
VFD530-132G/160PT4	170	258.0	253.0	304.0	132	Rozmiar I
VFD530-160G/185PT4	210	320.0	304.0	360.0	160
VFD530-185G/200PT4	245	372.0	360.0	380.0	185	Rozmiar J
VFD530-200G/220PT4	250	380.0	380.0	426.0	200
Wymagania w zakresie bezpieczeństwa	280	425.0	426.0	465.0	220	Rozmiar K
VFD530-250G/280PT4	315	479.0	465.0	520.0	250
VFD530-280G/315PT4	350	532.0	520.0	585.0	280	Rozmiar L
VFD530-315G/355PT4	385	585.0	585.0	650.0	315
VFD530-355G/400PT4	420	638.0	650.0	725.0	355	Rozmiar M
VFD530-400G/450PT4	470	714.0	725.0	820.0	400
VFD530-450G/500PT4	530	800.0	820.0	/	450	Rozmiar N
VFD530-500G/560PT4	580	880.0	900.0	/	500
VFD530-560G/630PT4	630	950.0	980.0	/	560	Rozmiar O
VFD530-630GT4	710	1080	1120.	/	630	Rozmiar O
VFD530-710GT4	790	1200	1260	/	710	Rozmiar O
Jednorazowa: 220V, 50/60HZ
VFD530-R40GS2	1.3	6.0	3.2	5.6	0.4	Rozmiar A	Wbudowany
VFD530-R75GS2	2.4	11.0	5.6	8.0	0.75	Rozmiar A
VFD530-1R5GS2	3.5	15.0	8.0	10.6	1.5	Rozmiar A
VFD530-2R2GS2	5.5	25.0	10.6	14.0	2.2	Rozmiar A
Wymagania w zakresie bezpieczeństwa	7.7	35.0	17.0	23.0	4.0	Rozmiar B
Wymagania w zakresie bezpieczeństwa	8.9	53.0	25.0	31.0	5.5	Rozmiar C
VFD530-7R5GS2	11	67.0	32.0	37.0	7.5	Rozmiar C
