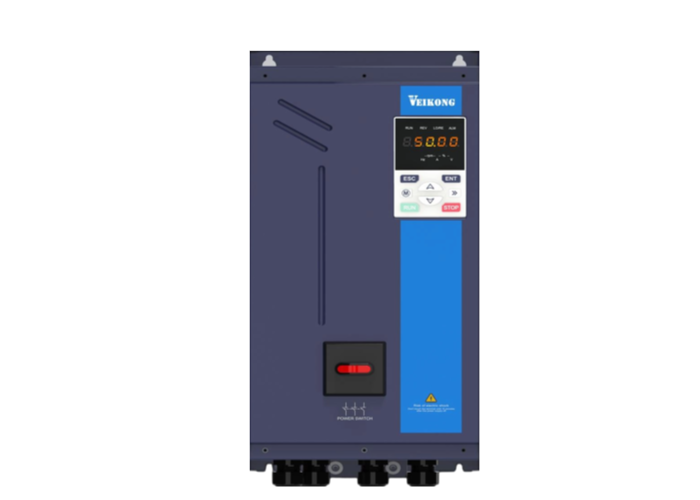

VEIKONG VFD510 IP55 Przetwornica częstotliwości wektorowa o wysokim stopniu ochrony 4kW ~ 45kW

1. Modele

Główne modele (trójfazowe 380 V)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5,5 kW
• VFD510-7R5-T4B: 7,5 kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15kW
• VFD510-018-T4B: 18,5 kW
• VFD510-022-T4B: 22kW
• VFD510-030-T4(B): 30kW
• VFD510-037-T4(B): 37kW
• VFD510-045-T4(B): 45kW

Specyfikacje napięcia

• Jedno/trójfazowe 220 V: 200 V ~ 240 V
• Trójfazowe 380 V: 380 V ~ 480 V

2. Wydajność podstawowa

Wydajność w zakresie ochrony środowiska i ochrony środowiska

• Stopień ochrony: IP55, skutecznie odporny na kurz, mgłę wodną i zanieczyszczenia olejem, z doskonałą odpornością na korozję
• Temperatura otoczenia: Standardowa konstrukcja dla środowiska pracy o temperaturze 50 ℃; Normalny zakres pracy: 10 ℃ ~ 40 ℃, maksymalna temperatura otoczenia do 50 ℃
• Tolerancja wahań napięcia: -15% ~ +10%
• Częstotliwość wejściowa: 50 Hz/60 Hz, dopuszczalne wahania: ±5%
• Adaptacja wysokości: 0 ~ 3000 m. Zmniejszyć prąd znamionowy o 1% na każde 100 m powyżej 1000 m
• Układ chłodzenia: Niezależna konstrukcja kanałów powietrznych, duże aluminiowe żeberka odprowadzające ciepło i wentylator chłodzący IP65 zapewniający niezawodne odprowadzanie ciepła
• Złącze kablowe: Nylonowy dławik kablowy IP68, charakteryzujący się wodoodpornością, odpornością na starzenie i dużą wytrzymałością

Sterowanie i wydajność operacyjna

• Stosowane silniki: Silnik asynchroniczny, Silnik synchroniczny z magnesami trwałymi (PMSM)
• Tryby sterowania: Sterowanie V/F, Bezczujnikowe sterowanie wektorowe (SVC), Sterowanie wektorowe z czujnikiem prędkości (VC)
• Zakres prędkości: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Dokładność kontroli prędkości: ±0,5% (V/F), ±0,2% (SVC), ±0,02% (VC)
• Moment rozruchowy: 150% znamionowego momentu obrotowego przy 0,5 Hz (V/F), 150% znamionowego momentu obrotowego przy 0,25 Hz (SVC), 150% znamionowego momentu obrotowego przy 0 Hz (VC)
• Przeciążalność: 150% prądu znamionowego przez 60 s i 180% prądu znamionowego przez 8 s przy dużym obciążeniu; Prąd znamionowy 120% przez 60 s przy lekkim obciążeniu
• Zakres częstotliwości: 0,00 ~ 500,00 Hz (V/F), 0,00 ~ 200,00 Hz (SVC), 0,00 ~ 400,00 Hz (VC)
• Szybka reakcja: 5 Hz (V/F), 20 Hz (SVC), 50 Hz (VC)

Niezawodność Wydajność

• Stosuje profesjonalną symulację termiczną oraz rygorystyczne cykliczne testy wzrostu temperatury i przeciążenia
• Przechodzi pełne testy EMC, przepięć piorunowych, wyładowań elektrostatycznych i starzenia
• W celu zwiększenia właściwości antykorozyjnych stosuje się proces powlekania konforemnego

3. Główne funkcje

Funkcje bezpieczeństwa i ochrony

• Wbudowana standardowa funkcja STO (Safe Torque Off).
• Kompleksowa ochrona przed przegrzaniem, przetężeniem, przepięciem, zbyt niskim napięciem, przeciążeniem i innymi awariami

Funkcje operacyjne i procesowe

• 16-stopniowy program pracy z wieloma prędkościami i wieloma trybami cykli
• Wbudowana kontrola PID do regulacji procesu w pętli zamkniętej
• Zabezpieczenie przed nadmiernym wzbudzeniem podczas hamowania i utknięciem pod napięciem
• Rozruch z śledzeniem prędkości zapewnia płynny i bezuderzeniowy rozruch silników wirujących
• Automatyczny tryb oszczędzania energii, idealny do zastosowań z wentylatorami i pompami
• Niezależna funkcja usypiania i budzenia
• Obsługa swobodnego przełączania pomiędzy dwoma zestawami parametrów silnika
• Drobna usterka, praca ciągła

Funkcje logiczne i pomocnicze

• Zintegrowany prosty sterownik PLC: 4 jednostki opóźniające, 4 jednostki komparatora i 4 jednostki logiczne w celu uproszczenia okablowania urządzeń peryferyjnych
• Obsługa regulacji kolejności faz silnika za pomocą oprogramowania bez modyfikacji okablowania
• Tworzenie kopii zapasowych i przywracanie parametrów, pełny zapis usterek i automatyczne ponawianie usterek

Interfejsy komunikacyjne i we/wy

• Komunikacja standardowa: Modbus
• Opcjonalna rozszerzona komunikacja: Modbus-TCP, CANopen, Profinet
• Opcjonalne karty enkoderów dla enkodera inkrementalnego i rezolwera
• Bogate cyfrowe i analogowe terminale we/wy, wyposażone w szybkie wejście i wyjście impulsowe
• Opcjonalna karta rozszerzeń we/wy, kompatybilna z PT100, PT1000 i innymi czujnikami temperatury

Konfiguracja hamowania

• Wbudowany moduł hamujący dla modeli ROZMIAR C i mniejszych; moduł hamujący jest opcjonalny dla ROZMIARU D i większych
