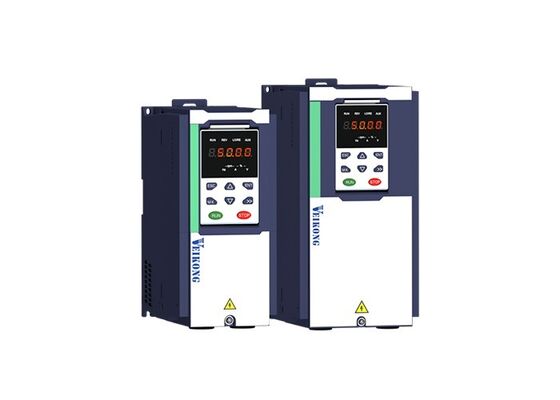

VEIKONG CH530 żuraw dedykowany napęd zmiennej częstotliwości z kontrolą hamulca 150% momentu obrotowego i kontrolą anty-sway

Przegląd produktu

Seria VEIKONG CH530 to wysokowydajny falownik specjalnie zaprojektowany do żurawi, wciągników, wyciągarek i innego sprzętu podnoszącego. Integruje profesjonalne sterowanie sekwencją hamulców, sterowanie antykołysaniem, ochronę zero-servo, sterowanie antypoślizgowe i automatyczną regulację prędkości w zależności od obciążenia.

Z zakresem mocy od 0,75 kW do 710 kW, CH530 obsługuje silniki asynchroniczne i synchroniczne z magnesami trwałymi. Zapewnia niezawodne sterowanie silnikiem do zastosowań w podnoszeniu, opuszczaniu, ruchu wózka, ruchu mostu i obrocie żurawia wieżowego.

Najważniejsze cechy produktu

• Profesjonalne sterowanie sekwencją hamulców dla bezpiecznego podnoszenia i opuszczania
• Moment obrotowy rozruchowy do 150% przy 0 Hz w sterowaniu wektorowym w pętli zamkniętej
• Zintegrowane sterowanie antykołysaniem dla ruchu wózka i mostu
• Ochrona zero-servo zapobiegająca nieoczekiwanemu ruchowi ładunku
• Automatyczne zwiększanie prędkości przy lekkim obciążeniu
• Automatyczne zmniejszanie prędkości przy ciężkim obciążeniu
• Preprogramowane makra aplikacji żurawi ułatwiające uruchomienie
• Obsługa silników asynchronicznych i synchronicznych z magnesami trwałymi
• Wbudowany moduł hamulcowy dostępny dla modeli od 0,75 kW do 90 kW
• Wiele opcji komunikacji i rozszerzeń I/O
• Przeciążalność 150% przez 60 sekund
• Zakres mocy od 0,75 kW do 710 kW

Funkcje produktu

1. Profesjonalne sterowanie sekwencją hamulców

Aplikacje żurawi wymagają precyzyjnej koordynacji między silnikiem a hamulcem mechanicznym. CH530 monitoruje częstotliwość wyjściową i prąd silnika przed zwolnieniem hamulca. Może generować wstępny moment obrotowy przed otwarciem hamulca mechanicznego, pomagając zapobiec poślizgowi zawieszonego ładunku podczas rozruchu.

Regulowane czasy opóźnienia zwolnienia i załączenia hamulca pomagają zapewnić płynny rozruch i zatrzymanie. Ta funkcja jest szczególnie ważna dla wciągników elektrycznych, wyciągarek, żurawi mostowych i innego sprzętu podnoszącego.

2. Wysoki moment obrotowy rozruchowy przy niskiej prędkości

CH530 obsługuje sterowanie V/F, sterowanie wektorowe bez czujnika i sterowanie wektorowe w pętli zamkniętej z informacją zwrotną z enkodera. W sterowaniu wektorowym w pętli zamkniętej może zapewnić moment obrotowy rozruchowy do 150% przy 0 Hz.

Potężny moment obrotowy przy niskiej prędkości pomaga silnikowi płynnie ruszać w warunkach dużego obciążenia i zmniejsza ryzyko poślizgu ładunku podczas podnoszenia i opuszczania.

3. Zintegrowane sterowanie antykołysaniem

Gdy wózek żurawia przyspiesza, zwalnia lub zmienia kierunek, zawieszony ładunek może się kołysać. CH530 posiada wbudowany algorytm antykołysania, który pomaga zmniejszyć ruch ładunku podczas ruchu wózka i mostu.

Ta funkcja może skrócić czas pozycjonowania ładunku, zmniejszyć powtarzalne regulacje operatora i poprawić wydajność transportu materiałów.

4. Ochrona bezpieczeństwa Zero-Servo

Jeśli hamulec mechaniczny nie zamknie się prawidłowo lub nie zapewni wystarczającej siły hamowania, ładunek może poruszyć się nieoczekiwanie. CH530 może wykryć ruch wału silnika i aktywować funkcję zero-servo.

Falownik generuje moment trzymający, aby pomóc utrzymać aktualną pozycję ładunku lub wózka, jednocześnie generując alarm. Zapewnia to dodatkową warstwę ochrony dla pracy żurawia.

5. Automatyczna regulacja prędkości w zależności od obciążenia

CH530 może automatycznie dostosować prędkość roboczą do rzeczywistego obciążenia. W warunkach lekkiego obciążenia może zwiększyć prędkość, aby poprawić wydajność pracy. W warunkach dużego obciążenia lub przeciążenia może zmniejszyć prędkość, aby chronić silnik, falownik i mechaniczny układ napędowy.

Ta funkcja pomaga osiągnąć równowagę między wydajnością pracy a bezpieczeństwem sprzętu.

6. Płynne przyspieszanie i zwalnianie

Falownik obsługuje liniowe i krzywkowe przyspieszanie i zwalnianie. Dostępne są cztery grupy regulowanych czasów przyspieszania i zwalniania dla różnych ruchów żurawia.

Płynne przejścia prędkości pomagają zmniejszyć uderzenia mechaniczne, kołysanie ładunku i naprężenia na silniku, przekładni, linie stalowej i innych elementach napędowych.

7. Preprogramowane makra parametrów żurawi

CH530 zawiera makra parametrów dla typowych zastosowań żurawi. Makra te upraszczają uruchomienie dla podnoszenia, ruchu wózka, ruchu mostu i obrotu żurawia wieżowego.

Operatorzy mogą szybko wybrać odpowiednią konfigurację aplikacji, a następnie dokonać regulacji zgodnie z rzeczywistymi warunkami silnika i sprzętu.

8. Elastyczna komunikacja i rozszerzenia

Komunikacja Modbus RTU jest standardem. Opcjonalne interfejsy komunikacyjne obejmują Modbus TCP, CANopen, PROFINET i EtherCAT.

Dostępne są również opcjonalne karty enkodera PG i moduły rozszerzeń I/O dla systemów wymagających sterowania wektorowego w pętli zamkniętej, dodatkowych zacisków lub integracji z PLC.

Zastosowania

Falownik VEIKONG CH530 do żurawi nadaje się do:

• Wciągniki elektryczne
• Przemysłowe wyciągarki
• Żurawie mostowe
• Żurawie natorowe
• Żurawie bramowe
• Żurawie wieżowe
• Żurawie portowe i kontenerowe
• Sprzęt podnoszący budowlany
• Wciągarki górnicze
• Żurawie hutnicze
• Mechanizmy ruchu wózka
• Mechanizmy ruchu mostu
• Mechanizmy obrotu żurawia
• Sprzęt do transportu materiałów

Typowe funkcje aplikacji

Podnoszenie i opuszczanie

CH530 zapewnia wysoki moment obrotowy rozruchowy, profesjonalne sterowanie hamulcami, sterowanie antypoślizgowe i stabilną pracę przy niskiej prędkości do podnoszenia ciężkich ładunków.

Ruch wózka i mostu

Zintegrowana funkcja antykołysania pomaga zmniejszyć kołysanie zawieszonego ładunku podczas przyspieszania, zwalniania i zmiany kierunku.

Obrotnica żurawia wieżowego

Płynne przyspieszanie i zwalnianie pomagają zmniejszyć wstrząsy mechaniczne i poprawić stabilność pracy obrotnicy.

Sterowanie wyciągarką

Precyzyjne sterowanie prędkością i momentem obrotowym zapewnia płynniejsze nawijanie i rozwijanie w różnych warunkach obciążenia.
