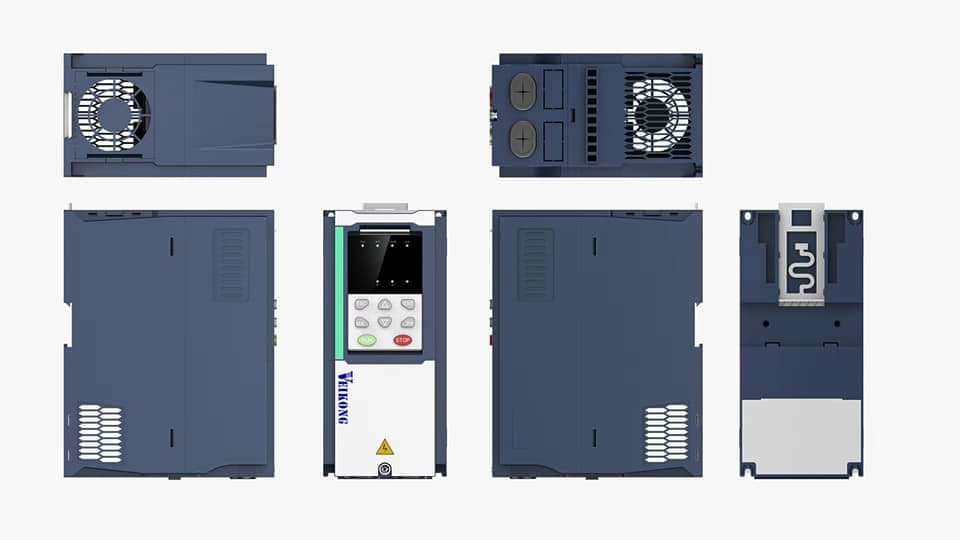

0,75kw-710kw Pojedynczy 3-fazowy sterownik VFD do wytłaczarki
Miejsce pochodzenia CHINY
Nazwa handlowa VEIKONG
Orzecznictwo CE, ROHS
Numer modelu VFD500
Minimalne zamówienie 1
Cena Please contact quotation
Szczegóły pakowania <Inwerter 45kw jest używany w opakowaniu kartonowym, ≥45kw jest używany w opakowaniu z drewnianą skr
Czas dostawy zależy od ilości
Zasady płatności T/T, Western Union, L/C
Możliwość Supply 1000 sztuk tygodniowo
Szczegóły Produktu
Nazwa produktu VFD Moc 0,75kw-710kw
Aktualny 2.5A-950A Częstotliwość 0-2000 Hz
Ochrona Przeciążenie, przepięcie, IP20, zwarcie, przegrzanie Igbt Infineon
High Light

3-fazowy sterownik VFD 710 kW

,

3-fazowy sterownik VFD 0

,

75 kW

opis produktu

Przetwornica częstotliwości 0,75kw-710kw VFD pojedyncza trójfazowa



Przewaga produktu



VFD500 Doskonała wydajność sterowania



0.1 s komendy przyspieszania i zwalniania przy obciążeniu znamionowym silnika;



Gdy silnik przełącza się na prędkość zerową, nie ma zmiany fazy i oscylacji prądu, a prędkość nie pulsuje.



Kontrola napięcia szyny jest stabilna, zwalnianie bez dynamicznego hamowania może również zapewnić szybkie i niezawodne hamowanie



Nie realizuj żadnej operacji wyzwalania



Doskonała technologia kontroli prądu i napięcia, na przemian przyspieszanie i zwalnianie z poleceniem 0,1 s, falownik jest stabilny bez operacji wyzwalania



Duża przeciążalność, ciągła praca przez 10 s przy 180% obciążenia znamionowego, 1 minuta ciągła praca przy 150% obciążenia znamionowego



Stabilna praca przy niskiej częstotliwości i wysokim momencie obrotowym przy sterowaniu wektorowym



Unikalne przetwarzanie natychmiastowego wyłączania zasilania sieciowego





Dane techniczne VFD500:

Przedmiot Specyfikacja
Wejście Napięcie wejściowe

1faza/3faza 220V:200V~240V

3 fazy 380 V-480 V: 380 V (480 V)

  Dozwolony zakres wahań napięcia -15%~10%
  Częstotliwość wejściowa 50Hz/60Hz, wahania mniejsze niż 5%
Wyjście Napięcie wyjściowe 3 fazy: 0 (napięcie wejściowe)
  Przeciążalność

Zastosowanie ogólnego przeznaczenia: 60 S dla 150% prądu znamionowego

Lekkie obciążenie: 60 S dla 120% prądu znamionowego

Kontrola Tryb sterowania

Sterowanie U/f

Bezczujnikowe sterowanie wektorem strumienia bez karty PG (SVC)

Sterowanie wektorem strumienia prędkości czujnika za pomocą karty PG (VC)

  Tryb pracy Kontrola prędkości, kontrola momentu obrotowego (SVC i VC)
  Zakres prędkości

1:100 (V/f)

1:200 (SVC)

1:1000 (VC)

  Dokładność kontroli prędkości

±0,5% (V/f)

±0,2% (SVC)

±0,02% (VC)

  Szybkość reakcji

5Hz(V/f)

20 Hz (SVC)

50Hz(VC)

  zakres częstotliwości

0,00~600.00Hz(V/f)

0,00~200,00Hz(SVC)

0,00~400,00Hz(VC)

  Rozdzielczość częstotliwości wejściowej

Ustawienie cyfrowe: 0,01 Hz

Ustawienie analogowe: maksymalna częstotliwość x 0,1%

  Moment rozruchowy

150%/0,5Hz(V/f)

180%/0,25 Hz(SVC)

200%/0Hz(VC)

  Dokładność kontroli momentu obrotowego

SVC: w granicach 5Hz10%, powyżej 5Hz5%

VC:3,0%

  Krzywa U/f

typ krzywej V/f: linia prosta, wielopunktowa, funkcja mocy, separacja V/f;

Obsługa zwiększania momentu obrotowego: Automatyczne zwiększanie momentu obrotowego (ustawienie fabryczne), ręczne zwiększanie momentu obrotowego

  Częstotliwość dająca rampę

Obsługa przyspieszania i zwalniania liniowego i krzywej S;

4 grupy czasu przyspieszania i zwalniania, zakres ustawień 0.00s ~ 60000s

  Kontrola napięcia szyny DC

Kontrola przepięcia: ogranicz wytwarzanie energii przez silnik, dostosowując częstotliwość wyjściową, aby uniknąć pominięcia błędu napięcia;



Kontrola przeciągnięcia podnapięciowego: kontroluj zużycie energii silnika, dostosowując częstotliwość wyjściową, aby uniknąć awarii odchylenia;



Sterowanie VdcMax: Ogranicz ilość mocy generowanej przez silnik, dostosowując częstotliwość wyjściową, aby uniknąć przepięcia;

Kontrola VdcMin: kontroluj zużycie energii silnika, dostosowując częstotliwość wyjściową, aby uniknąć błędu podnapięciowego skoku

  Częstotliwość nośna 1kHz~12kHz(Różni się w zależności od typu)
  Metoda uruchamiania

Bezpośredni start (może być nałożony hamulec DC);rozpoczęcie śledzenia prędkości

  Metoda zatrzymania Zatrzymanie zwalniania (może być nałożone hamowanie DC);swobodnie się zatrzymać
Funkcja głównego sterowania; Sterowanie impulsowe, sterowanie spadkiem, praca do 16 prędkości, unikanie niebezpiecznej prędkości, praca z częstotliwością wahań, przełączanie czasu przyspieszania i zwalniania, separacja VF, hamowanie nadwzbudzeniem, sterowanie PID procesu, funkcja uśpienia i budzenia, wbudowany prosty sterownik PLC logika, wirtualne Zaciski wejściowe i wyjściowe, wbudowana jednostka opóźnienia, wbudowana jednostka porównawcza i jednostka logiczna, tworzenie kopii zapasowych i odzyskiwanie parametrów, doskonały zapis usterek, resetowanie usterek, dwie grupy parametrów silnika swobodne przełączanie, okablowanie wyjścia oprogramowania do wymiany, zaciski GÓRA / DÓŁ

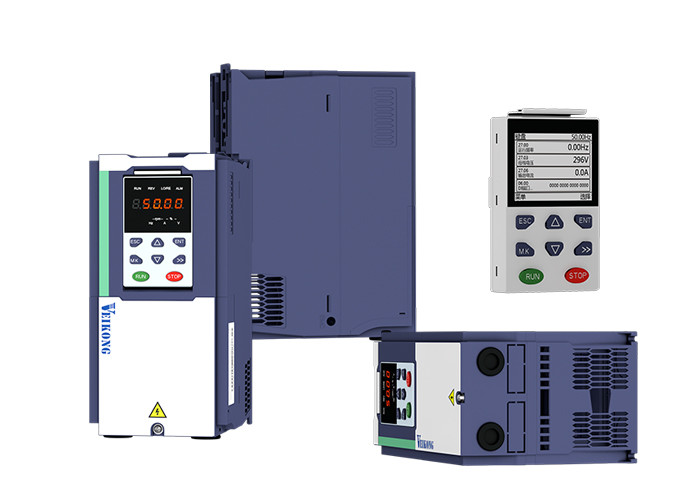

Funkcjonować Klawiatura Cyfrowa klawiatura LED i klawiatura LCD (opcja)
Komunikacja

Standard:

Komunikacja MODBUS

CAN OPEN I PROFINET (W ROZWOJU)

Karta PG Karta interfejsu enkodera przyrostowego (wyjście różnicowe i otwarty kolektor), Karta transformatora obrotowego
Terminal wejściowy

Standard:

5 cyfrowych zacisków wejściowych, z których jedno obsługuje szybkie wejście impulsowe do 50kHz;

2 analogowe zaciski wejściowe, obsługują wejście napięciowe 0 ~ 10 V lub wejście prądowe 0 ~ 20mA;

Karta opcji:

4 cyfrowe zaciski wejściowe

2 analogowe zaciski wejściowe. Obsługa wejścia napięciowego 10 V-+ 10 V

Terminal wyjściowy

standard:

1 wyjście cyfrowe;

1 szybkie wyjście impulsowe (typ otwartego kolektora), obsługuje wyjście sygnału prostokątnego 0 ~ 50 kHz;

1 zacisk wyjściowy przekaźnika (drugi przekaźnik jest opcją)

2 analogowe zaciski wyjściowe, obsługują wyjście prądowe 0 ~ 20mA lub wyjście napięciowe 0 ~ 10 V;

Karta opcji: 4 cyfrowe zaciski wyjściowe

Ochrona Patrz Rozdział 6 „Rozwiązywanie problemów i środki zaradcze” dla funkcji ochrony
Środowisko Miejsce instalacji Wewnątrz, bez bezpośredniego światła słonecznego, kurzu, gazów powodujących korozję, gazów palnych, dymu olejowego, oparów, kropli lub soli.
Wysokość 0-3000m.inwerter zostanie obniżony, jeśli wysokość będzie wyższa niż 1000m, a znamionowy prąd wyjściowy zmniejszy się o 1%, jeśli wysokość wzrośnie o 100m
Temperatura otoczenia -10°C~ +40°C,maksymalnie 50°C (obniżona, jeśli temperatura otoczenia wynosi od 40°C do 50°C) Znamionowy prąd wyjściowy zmniejszony o 1,5%, jeśli temperatura wzrośnie o 1°C
Wilgotność Mniej niż 95% RH, bez kondensacji
Wibracja Mniej niż 5,9 m/s2 (0,6 g)
Temperatura przechowywania -20°C ~ +60°C
Inni Instalacja Szafka naścienna sterowana podłogowo, transmuralna
Poziom ochrony IP20
metoda chłodzenia Wymuszone chłodzenie powietrzem
EMC CE ROHS

Wewnętrzny filtr EMC

Zgodny z EN61800-3

Kategoria C3

3r & D Środowisko



Zastąp znane marki vfd w ogólnym zastosowaniu.



0,75kw-710kw Pojedynczy 3-fazowy sterownik VFD do wytłaczarki 0



Lista dystrybucji parametrów VFD500:

Klasyfikacja Grupa parametrów Strona
Wspólne parametry 00: funkcja podstawowa Strona 37
01: wybór źródła częstotliwości Strona 39
02: Rozpocznij i zatrzymaj Strona 45
03: Krzywa rampy i S Strona 49
04: Wejście analogowe i impulsowe Strona 51
05: wyjście analogowe i impulsowe Strona 55
06:Wielofunkcyjne wejście cyfrowe (DI) Strona 56
07: Wielofunkcyjne wyjście cyfrowe (DO) Strona 59
08: ustawienie wyjścia cyfrowego Strona 62
Kontrola silnika 10: typ enkodera Strona 65
11:Parametr silnika1; Strona 66
12: parametr sterowania VF silnika 1 Strona 68
13: Parametr sterowania wektorem silnika 1 Strona 71
14: kontrola momentu obrotowego Strona 73
16: kontrola oszczędzania energii Strona 74
Wyświetlacz i ochrona 20: parametry zdefiniowane przez użytkownika Strona 75
21: klawiatura i wyświetlacz Strona 77
22: Konfiguracja napędu AC Strona 79
23: ustawienie funkcji ochrony napędu Strona 81
24: parametr ochrony silnika Strona 85
25: parametr śledzenia błędów Strona 87
26: parametr nagrywania błędów Strona 87
27: parametr monitorowania Strona 90
Komunikacja 30: komunikacja Modbus Strona 90
  31: komunikacja Canopen Strona 92
Podanie 40: funkcja PID procesu Strona 92
41: funkcja uśpienia Strona 98
42: Prosty PLC Strona 100
43: programowalna jednostka opóźniająca Strona 102
44: Komparator i jednostka logiczna/kontroler Strona 104
45: licznik wielofunkcyjny Strona 108
Silnik 2 60: podstawowy parametr silnika 2 Strona 110
61:Parametr silnika2 Strona 111
62:Parametr sterowania VF silnika 2 Strona 111
63:Parametr sterowania wektorem silnika2 Strona 111
