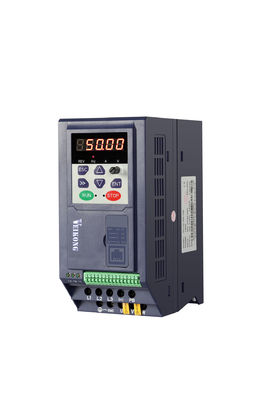

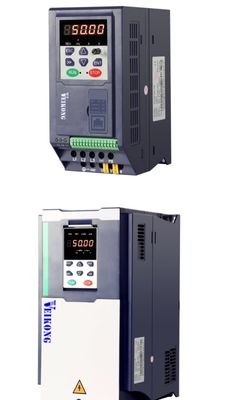

VFD500M Kompaktny i łatwy w obsłudze VFD napęd zmiennej częstotliwości do sterowania asynchronicznym silnikiem

Pozycja

Specyfikacja

Wpływ

Napięcie wejściowe

1faza/3faza 220V:200V240V

3 fazy 380V-480V:380V480V

Dozwolony zakres wahań napięcia

-15%~10%

Częstotliwość wejścia

50 Hz / 60 Hz,wahania mniejsze niż 5%

Produkcja

Napięcie wyjściowe

1/3faza: 0 ∞ napięcie wejściowe

Pojemność przeciążenia

Zastosowanie ogólnego przeznaczenia:60S dla 150% prądu nominalnego

Zastosowanie obciążenia lekkiego:60S dla 120% prądu znamionowego

Kontrola

Tryb sterowania

Kontrola V/f

Bezprzewodowe sterowanie wektorem strumienia bez karty PG ((SVC)

Tryb działania

Regulacja prędkości, regulacja momentu obrotowego (SVC)

Zakres prędkości

1Środki finansowe

1/Szczególne informacje:

Dokładność regulacji prędkości

± 0,5% (W/f)

±0,2% (SVC)

Szybkość reakcji

5 Hz ((V/f)

20 Hz ((SVC)

zakres częstotliwości

00,00 ‰ 600 Hz ((V/f)

0.00 ¢200 ¢Hz (SVC)

Rozdzielczość częstotliwości wejściowej

Ustawienie cyfrowe: 0,01 Hz

Ustawienie analogowe: maksymalna częstotliwość x 0,1%

Moment uruchomienia

150%/0,5 Hz ((V/f)

180%/0,25 Hz (SVC)

Dokładność regulacji momentu obrotowego

SVC:w zakresie 5Hz10%,powyżej 5Hz5%

VC:30,0%

Krzywa V/f

Typ krzywej V / f: linia prosta, wielopunktowa, funkcja mocy, oddzielenie V / f;

Wsparcie zwiększenia momentu obrotowego: automatyczne zwiększenie momentu obrotowego (ustawienie fabryczne), ręczne zwiększenie momentu obrotowego

Rampa nadająca częstotliwość

Wspieranie przyspieszenia i opóźnienia w kierunku liniowym i krzywej S;

4 grupy czasu przyspieszenia i opóźnienia, zakres ustawień 0,00s ~ 60000s

Regulacja napięcia przycisku prądu stałego

Kontrola przerywania napięcia: ograniczenie wytwarzania energii przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia pomijania usterki napięcia;

Kontrola przycisku pod napięciem: kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia w celu uniknięcia awarii przechylenia

VdcMax Control: ograniczenie mocy wytwarzanej przez silnik poprzez regulację częstotliwości wyjścia w celu uniknięcia nad napięcia;

Kontrola VdcMin: Kontrola zużycia mocy silnika poprzez regulację częstotliwości wyjścia, aby uniknąć usterki pod napięciem

Częstotliwość nośnika

1kHz ≈ 16kHz ((Zależy od rodzaju)

Metoda uruchomienia

Bezpośrednie uruchomienie (może być nakładane na hamulce prądu stałego); uruchomienie z monitorowaniem prędkości

Metoda zatrzymania

Zatrzymanie opóźnienia (może być nakładane na hamowanie prądu stałego); można zatrzymać

Funkcja głównego sterowania

sterowanie bieganiem, sterowanie upadkiem, działanie do 16 prędkości, unikanie niebezpiecznej prędkości, działanie częstotliwości swingu, przełączanie czasu przyspieszenia i opóźnienia, oddzielenie VF, hamowanie nadprężne,sterowanie procesem PID, funkcja uśpienia i budzenia, wbudowana prosta logika PLC, wirtualne terminale wejściowe i wyjściowe, wbudowana jednostka opóźnienia, wbudowana jednostka porównawcza i jednostka logiczna, zapasowe i odzyskiwane parametry,doskonały rekord błędów,przewrót błędu, dwie grupy parametrów silnika,przełączanie wolne,przełączanie oprogramowania,przewody wyjściowe,terminale UP / DOWN

Funkcja

Klawisze

LED cyfrowa klawiatura i klawiatura LCD (opcjonalnie) oraz zewnętrzny wyświetlacz LED

komunikacja

Standardowy:

Komunikacja MODBUS

Terminal wejściowy

Rozmiar A: 4 terminale wejściowe cyfrowe i 1 terminale wejściowe analogowe

Rozmiar B: 5 terminali wejściowych cyfrowych, z których jeden obsługuje wejście impulsowe dużych prędkości do 50 kHz; 2 terminale wejściowe analogowe obsługują wejście napięcia 0 ~ 10 V lub wejście prądu 0 ~ 20 mA;

Terminal wyjściowy

Wielkość A 1 terminali wyjściowych cyfrowych;

1 terminal wyjściowy przekaźnika (tylko wsparcie NO)

1 analogiczny terminal wyjściowy obsługujący 0 ~ 20mA prądu wyjściowego lub 0 ~ 10V napięcia wyjściowego;

Wielkość B 1 cyfrowy terminal wyjściowy;

1 wysokoprężny terminal wyjściowy pulsowy (typ otwartego kolektora), obsługujący wyjście sygnału fali kwadratowej 0 ~ 50 kHz;

1 terminal wyjściowy przekaźnika ((SUPORT NO AND NC)

1 analogiczny terminal wyjściowy obsługujący 0 ~ 20mA prądu wyjściowego lub 0 ~ 10V napięcia wyjściowego;

Ochrona

W odniesieniu do funkcji ochrony patrz rozdział 6 "Rozwiązywanie problemów i przeciwdziałanie"

Środowisko

Lokalizacja instalacji

W pomieszczeniach zamkniętych, bez bezpośredniego światła słonecznego, pyłu, gazu żrącego, gazu palnego, dymu ropy naftowej, pary, kropli lub soli.

Wysokość

0-3000 m. Inwerter zostanie obniżony, jeśli wysokość przekroczy 1000 m, a prąd wyjściowy nominalny zmniejszy się o 1% w przypadku zwiększenia wysokości o 100 m

Temperatura otoczenia

-10°C~+40°C,maksymalnie 50°C (zredukowane, jeżeli temperatura otoczenia wynosi między 40°C a 50°C) Narysowany prąd wyjściowy zmniejsza się o 1,5% w przypadku zwiększenia temperatury o 1°C

wilgotność

Mniej niż 95% RH, bez kondensacji

Wibracje

Mniej niż 5,9 m/s2 (0,6 g)

Temperatura przechowywania

-20°C ~ +60°C

Pozostałe

Instalacja

Zestaw z podłogiem, zamontowany na ścianie

Poziom ochrony

IP20

metoda chłodzenia

Wymusowe chłodzenie powietrzem dla wielkości B, wielkości A ((NATURALNE CHLODZENIE)

Model

Pojemność mocy

(KVA)

Prąd wejściowy

(A)

Prąd wyjściowy ((A)

Silnik dostosowany

(KW)

Rozmiar

Jednostka hamulcowa

Ciężkie obciążenie

Lekkie obciążenie

3 fazy: 380V-480V,50/60Hz

VFD500M-R75GT4B

1.6

3.2

2.5

4.2

0.75

Rozmiar B

Wewnętrzne

VFD500M-1R5GT4B

2.8

4.7

4.2

5.6

1.5

VFD500M-2R2GT4B

3.7

7.8

5.6

9.4

2.2

VFD500M-4R0GT4B

6.2

11.6

9.4

10.5

3.7

VFD500M-5R5GT4B

8.6

15.6

13.0

17.0

5.5

Rozmiar C

Wewnętrzne

VFD500M-7R5GT4B

11.2

20.5

17.0

23.0

7.5

1 faza: 200-240V,50/60Hz

Wymagania w zakresie bezpieczeństwa

1.2

6.9

2.8

3.2

0.4

SIZEA

Wewnętrzne

Wymagania w zakresie bezpieczeństwa

2.1

12.2

4.5

4.8

0.75

VFD500M-1R5GS2B

3.1

17.0

8.0

10.6

1.5

SIZEB

VFD500M-2R2GS2B

4.1

21.0

10.6

12.5

2.2

3 fazy: 200-240 V,50/60 Hz

VFD500M-R40GT2B

1.2

4

2.8

3.2

0.4

Rozmiar B

Wewnętrzne

VFD500M-R75GT2B

2.1

7.1

4.5

4.8

0.75

VFD500M-1R5GT2B

3.1

11.3

8.0

10.6

1.5

VFD500M-2R2GT2B

4.1

14.5

10.6

12.5

2.2
